一、组网需求
透明模式部署下的防火墙，需实现带外管理：
1.防火墙上须配置一个与管理网段相同的IP地址进行管理；
2.添加的管理IP产生的本地路由，不会对正常业务数据传输造成异步路由等冲突；

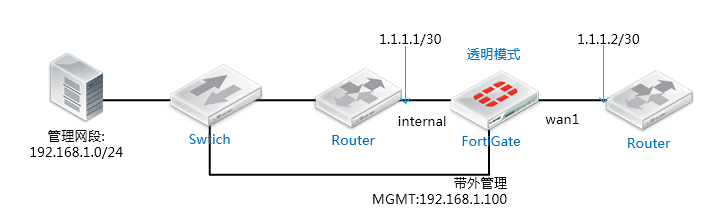

二、网络拓扑
三、配置要点
1、将防火墙配置为透明模式
2、配置VDOM
3、将MGMT1加入到独立管理的VDOM中
四、操作步骤
1.将防火墙配置为透明模式

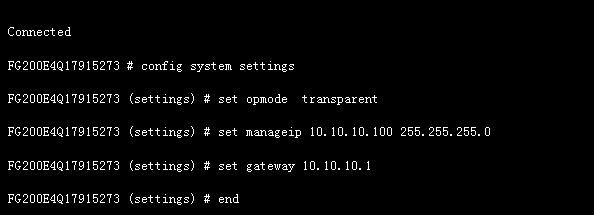

进入设备命令行（CLI）中进行配置，将模式修改为"透明模式"同时为设备配置好管理地址和网关。
FortiGate-VM64-KVM # config system global
FortiGate-VM64-KVM (global) # set hostname FortiGate_Transparent
FortiGate_Transparent (global) # set timezone 55
FortiGate_Transparent (global) # set language simch
FortiGate-VM64-KVM (global) # end
FortiGate_Transparent #
FortiGate_Transparent # config system settings
FortiGate_Transparent (settings) # set opmode transparent // 修改FGT的运行模式为透明模式，默认为NAT路由模式。，注意切换透明模式防火墙需要防火墙没有相关接口、策略、路由等配置。
FortiGate_Transparent (settings) # set manageip 1.1.1.3 255.255.255.0 // 配置可以管理防火墙的本地IP和网关。
FortiGate_Transparent (settings) # set gateway 1.1.1.2
FortiGate_Transparent (settings) # end
Changing to TP mode
FortiGate_Transparent # get system status
Version: FortiGate-1200D v6.2.0,build0866,190328 (GA)
Virus-DB: 68.00382(2019-05-08 22:24)
Extended DB: 1.00000(2018-04-09 18:07)
Extreme DB: 1.00000(2018-04-09 18:07)
IPS-DB: 6.00741(2015-12-01 02:30)
IPS-ETDB: 6.00741(2015-12-01 02:30)
APP-DB: 6.00741(2015-12-01 02:30)
INDUSTRIAL-DB: 6.00741(2015-12-01 02:30)
Serial-Number: FG1K2D3I16800092
IPS Malicious URL Database: 1.00001(2015-01-01 01:01)
Botnet DB: 1.00000(2012-05-28 22:51)
BIOS version: 05000002
System Part-Number: P16875-03
Log hard disk: Available
Hostname: FortiGate_Transparent
Operation Mode: Transparent
Current virtual domain: root
Max number of virtual domains: 10
Virtual domains status: 0 in NAT mode, 1 in TP mode
Virtual domain configuration: disable
FIPS-CC mode: disable
Current HA mode: standalone
Branch point: 0866
Release Version Information: GA
FortiOS x86-64: Yes
System time: Tue Jul 2 14:05:29 2019

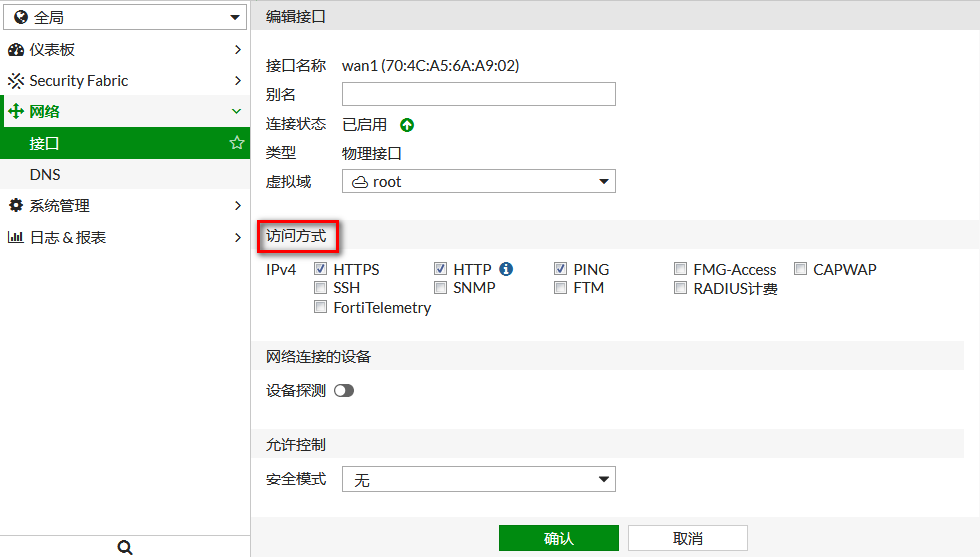

（MGMT1或MGMT2口默认有管理权限），以要通过port17（LAN）接口管理设备为例，开启port17（LAN）管理FGT的命令如下：
FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit port17
FortiGate_Transparent (port1) # set allowaccess https http ping ssh // 允许网管协议从Port1接口通过https/http/SSH/Ping访问透明模式的FortiGate
FortiGate_Transparent (port1) # end
FortiGate_Transparent #
当前的配置只能通过1.1.1.3去管理FGT，如果需要独立管理FortiGate需要开启VDOM功能，并且划分独立的网段和路由给到FGT进行网管。
2、配置VDOM
在命令行下开启VDOM功能
FortiGate_Transparent # config system global
FortiGate_Transparent (global) # set vdom-mode
no-vdom Disable split/multiple VDOMs mode.
split-vdom Enable split VDOMs mode.
multi-vdom Enable multiple VDOMs mode.
FortiGate_Transparent (global) # set vdom-mode multi-vdom
FortiGate_Transparent (global) # end
You will be logged out for the operation to take effect.
Do you want to continue? (y/n)y
exit
FortiGate_Transparent login: admin
Password:
Welcome !
FortiGate_Transparent #

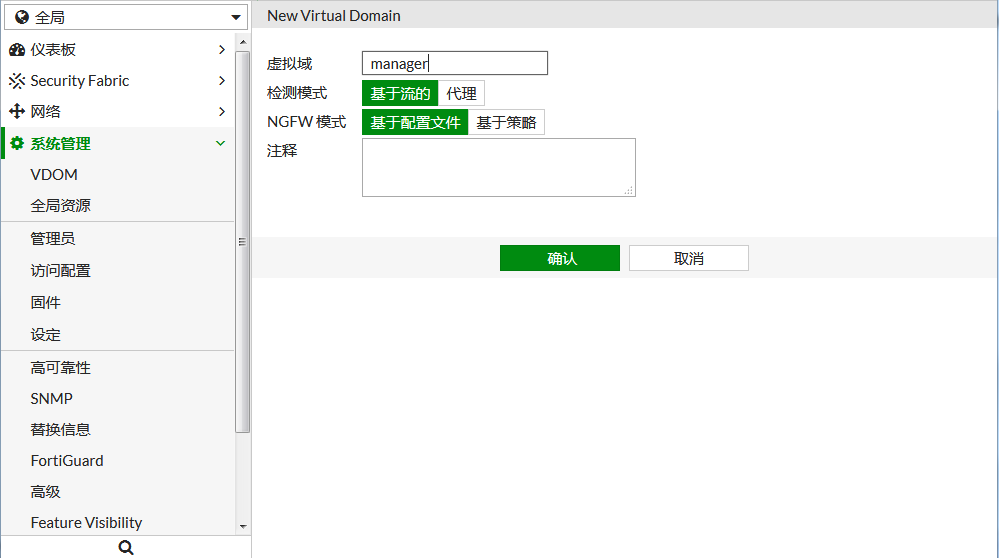

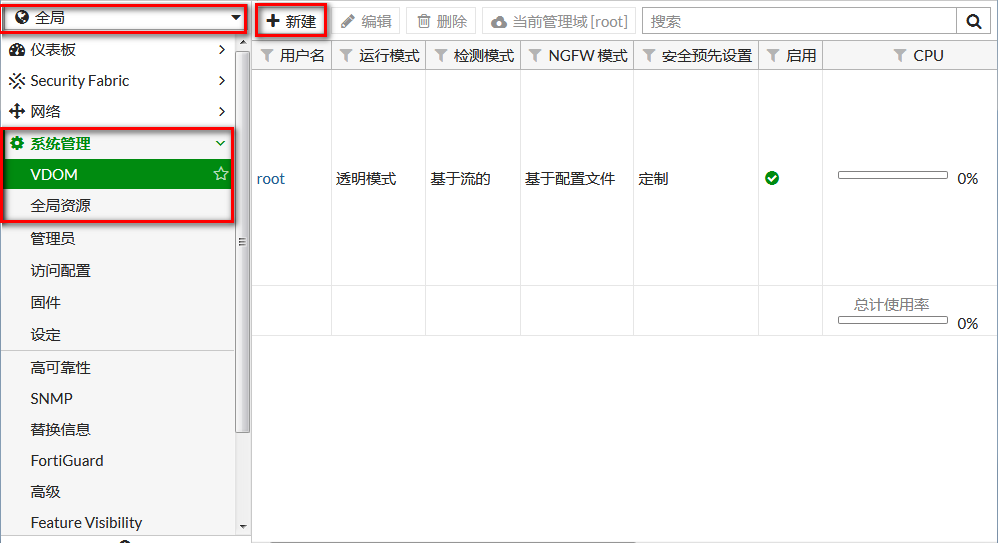

命令行开启vdom之后WEB页面系统管理下出现VDOM的配置模块，新建一个MGMT的VDOM，默认的root已经是透明模式的状态了。
3.将MGMT1加入到独立管理的VDOM中

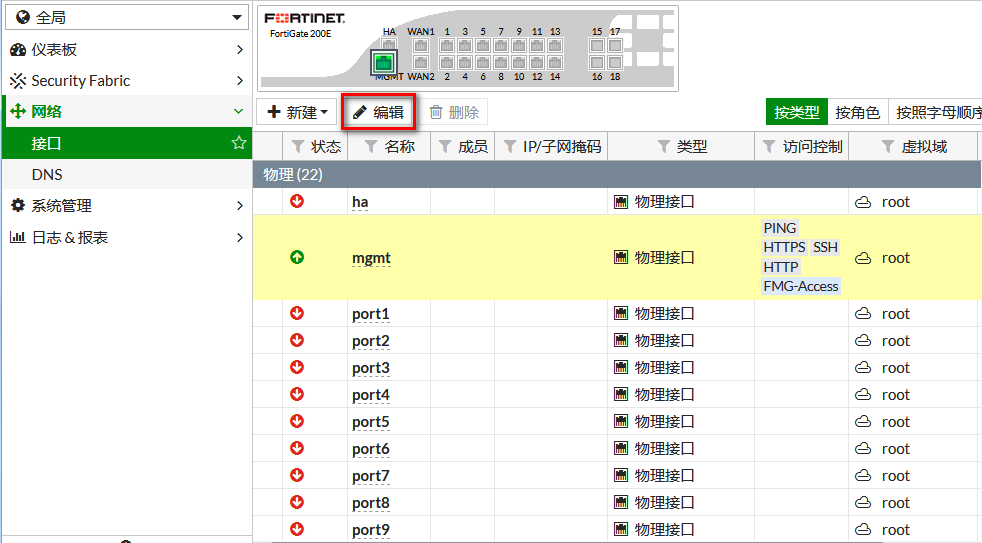

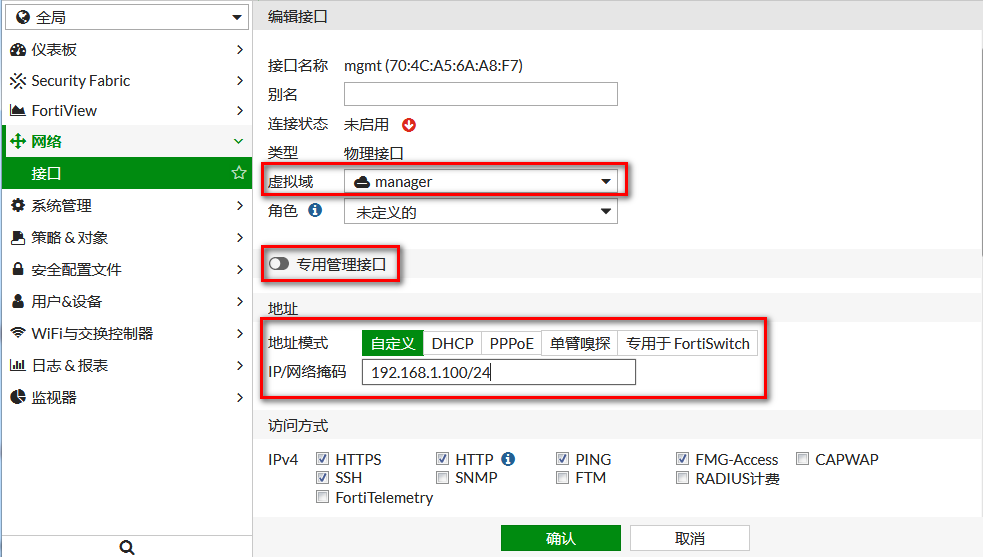

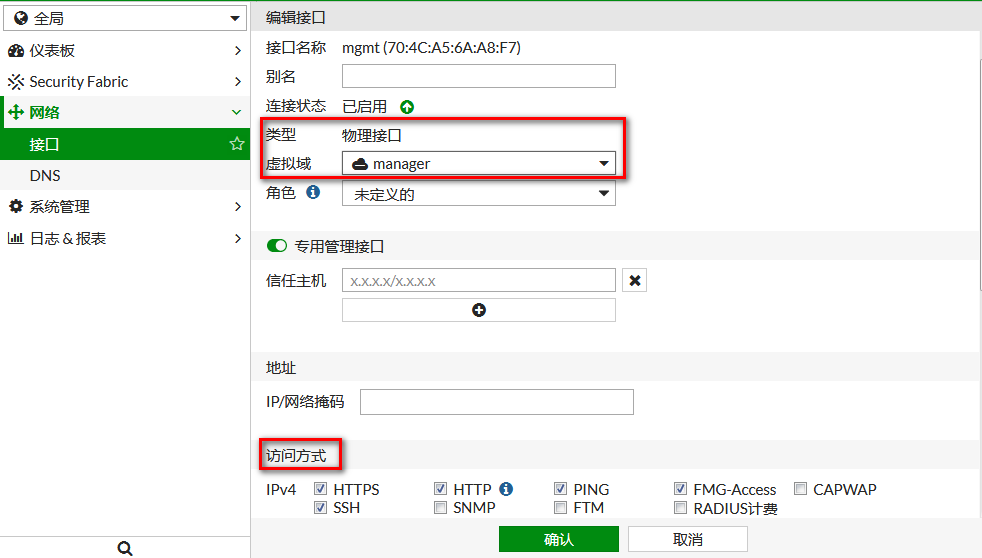

然后将MGMT1的接口划入到Manger_VDOM中：
注意：建议在不需要的情况下关闭接口配置下的“设备探测”（Device detection）功能，该功能用于MAC地址厂商设备信息识别及MAC地址过滤，会消耗较多的设备资源。
如果需要服务更新、syslog、SNMP网管等等都需要从MGMT1发出，需要将管理VDOM切换到Manger_VDOM
FortiGate_Transparent # config global
FortiGate_Transparent (global) # config system global
FortiGate_Transparent (global) # set management-vdom Manger_VDOM
FortiGate_Transparent (global) # end
FortiGate_Transparent #
五、注意事项
当不需要带外管理端口，对处于桥模式的防火墙直接进行管理时（如此例中的port17口或port18口），需注意：
1.桥IP是整个防火墙本身的IP地址，不针对某个接口；根据配置此处FGT本机管理IP为1.1.1.3；
2.需通过某个接口对桥模式防火墙进行管理时，需开启相应接口下的如ping，https，ssh等管理功能；
如此例中，当要通过port17或者port18来对防火墙进行管理时：需开启port17和port18接口下的ping、https、ssh等管理服务；
而独立管理的VDOM，则是完全由另外一个VDOM（Manger_VDOM）来充当管理功能的防火墙，而原本的root只用来转发业务数据，将管理和业务分离出来。
