FGT透明模式下IPSecVPN应用场景测试-构建全场景安全加密通道

3.1 配置IPSec VPN透明Vdom.. 3

3.1.1 开启Vdom功能支持... 3

3.1.2 创建IPSec VPN Vdom.. 4

3.1.3 调整IPSec VPN Vdom为透明模式并设置管理IP. 4

3.1.4 设置该IPSec VPN Vdom的路由... 5

3.1.5 分配把vlan接口添加到IPsec VPN Vdom.. 5

3.2 配置基于策略的IPSec VPN.. 8

3.2.1 启用Web界面上支持基于策略IPsec VPN.. 8

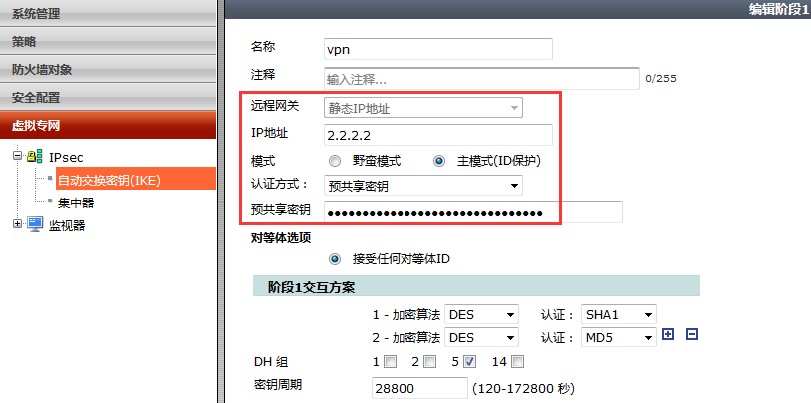

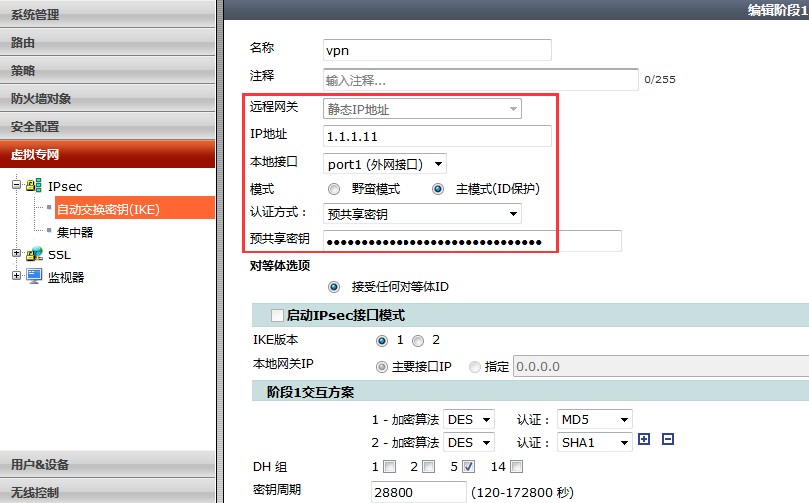

3.2.2 IPSEC VPN第一阶段... 9

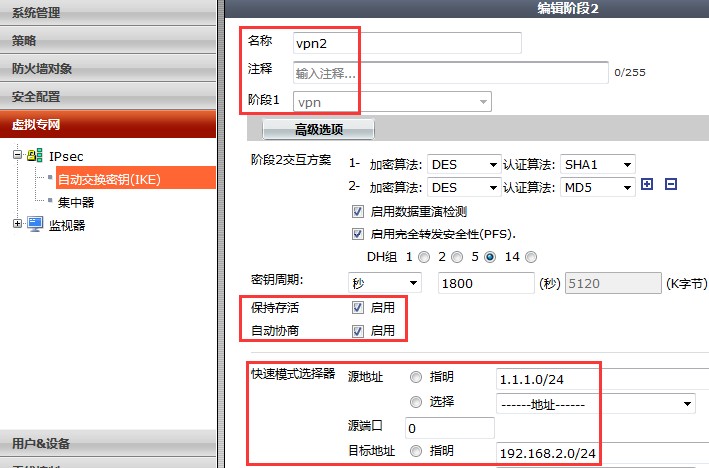

3.2.3 IPSec VPN第二阶段... 9

3.3 防火墙策略控制需要加密的流进入IPSec VPN隧道... 10

4 分支FW2. 11

4.1 配置IPSec VPN透明Vdom.. 11

4.1.1 开启Vdom功能支持(同中心端设备略) 11

4.1.2 创建IPSec VPN Vdom并设置为透明模式... 11

4.1.3 设置该IPSec VPN Vdom的路由... 11

4.1.4 分配把vlan接口添加到IPsec VPN Vdom.. 12

4.2 配置基于策略的IPSec VPN.. 14

4.2.1 启用Web界面上支持基于策略IPsec VPN（略）... 14

4.2.2 IPSec VPN第一阶段... 14

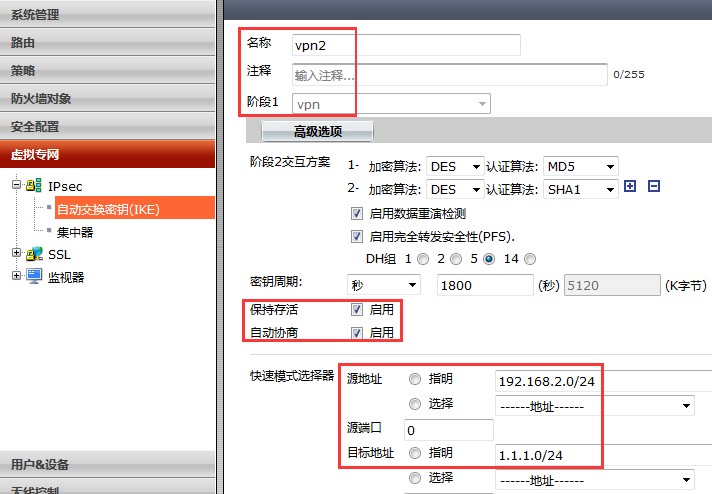

4.2.3 IPSECVPN 第二阶段... 15

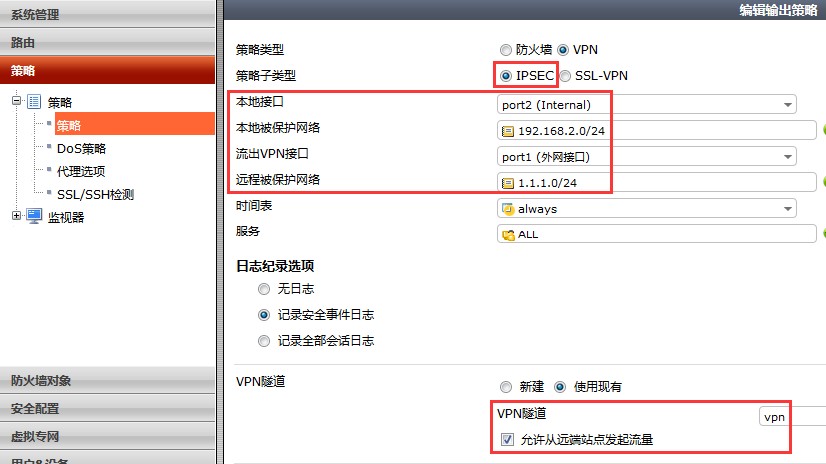

4.3 防火墙策略控制需要加密的流进入IPSecVPN隧道... 15

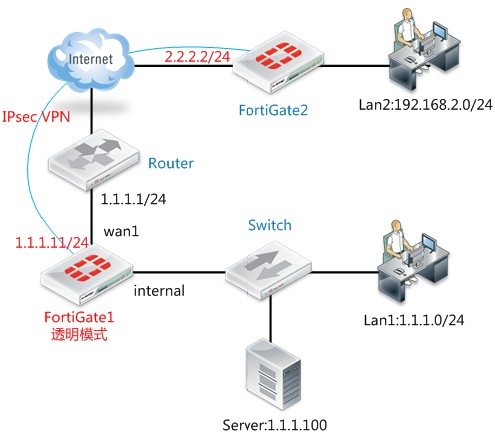

1 测试拓扑

原有拓扑：

PC1（30.30.30.x）----R1_20.20.20.1/30----专线 -----20.20.20.2/30_R2------PC2（40.40.40.2）

专线两端经过R1和R2路由器互联。

现有拓扑：

现在要求R1和R2转发的流量30.30.30.x和40.40.40.x在透明的在专线上加密，且现网IP地址上不需要任何改变。

PC1（30.30.30.x）----R1_20.20.20.1/30----FW1(10.10.10.1)—IPSecVPN--------FW2(10.10.10.2)-----20.20.20.2/30_R2------PC2（40.40.40.2）

其中FW1和FW2 是透明模式。我们可以简单的认为FW1是中心端防火墙墙，FW2是分支端防火墙，与FW2角色相同的有很多。

中心端FW1和FW2等其它分支端FW二层互通，其它各分支通过VLAN隔离。（本质上不需要vlan，因为一个项目需要这样做，所以配置中涉及到了vlan）

所以每一个分支FW与中心端的FW在一个独立的vlan中。

FW1 FW2是透明墙，用管理管理IP（10.10.10.x段）用来做VPN隧道端点IP。

2 配置思路

1. 为方便管理，把需要加密的流量放到新创建透明IPSec VPN Vdom（当然也可以不创建Vdom，使用全局透明模式）

2. 加密：透明模式下基于策略把需要加密的流量进入IPsec隧道

3. 解密：VPN解密后，因为目的MAC地址是空的，涉及到三层数据包需要封装成二层帧落地问题，此时会查找该解密后的流送给哪一个下一跳，根据路由表找到下一跳地址，然后封装成二层帧时会把目的mac写成下一跳的。

4. 透明域下可以配置路由，管理IP可以和默认网关不在同一个三层IP网段中。

3 中心端FW1

3.1 配置IPSec VPN透明Vdom

3.1.1 开启Vdom功能支持

config system global

set vdom-admin enable //启用VDOM

end

3.1.3 调整IPSec VPN Vdom为透明模式并设置管理IP

FW1 # config Vdom

FW1 (Vdom) # edit Vdom-10

current vf=Vdom-10:3

FW1 (Vdom-10) # config system settings

FW1 (settings) # set opmode

nat Change to NAT mode.

transparent Change to transparent mode.

FW1 (settings) # set opmode transparent //设置该Vdom为透明模式

FW1 (settings) # set manageip 10.10.10.1/24//设置管理IP

FW1 (settings) # set gateway 20.20.20.1 //设置默认网关。VPN解密后送给的下一跳

FW1 (settings) # show

config system settings

set opmode transparent

set inspection-mode flow

set manageip 10.10.10.1/255.255.255.0

set gateway 20.20.20.1

end

FW1 (settings) # end

查看路由，会自动添加默认路由配置

FW1 (Vdom-10) # show router static

config router static

edit 1

set gateway 20.20.20.1

end

3.1.4 设置该IPSec VPN Vdom的路由

透明模式下，设置透明模式的同时会让设置一个默认网关，即这个配置会自动生成一条默认路由：

FW1 (Vdom-10) # show router static

config router static

edit 1

set gateway 20.20.20.1（中心端路由器接口IP）

end

当然，也可以根据需要手工指定明细的静态路由。

3.1.5 分配把vlan接口添加到IPsec VPN Vdom

全局下配置Vdom-10的成员接口：vlan10

在物理接口port3创建vlan接口

在物理接口port4创建vlan接口

切换后Vdom-10虚拟域

能够看到两个口在属于该Vdom

3.2 配置基于策略的IPSec VPN

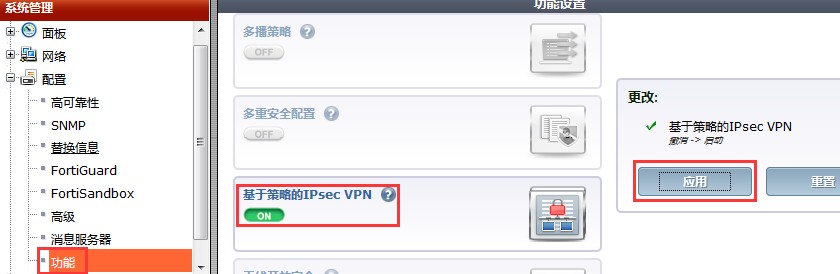

3.2.1 启用Web界面上支持基于策略IPsec VPN

需要注意需要退出后再登录一下设备，这样创建的IPsec VPN才是基于策略模式的。

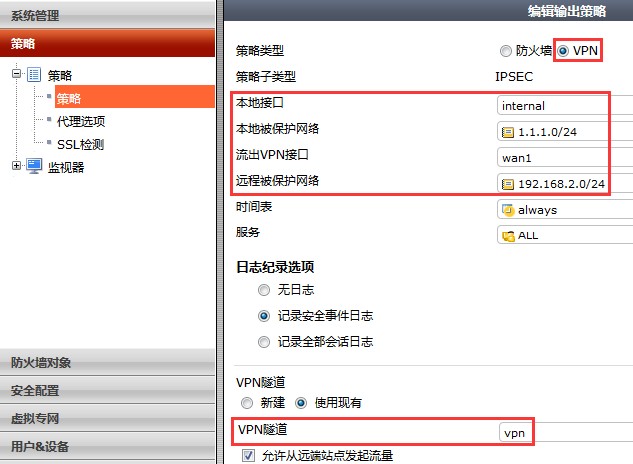

3.3 防火墙策略控制需要加密的流进入IPSec VPN隧道

注意：防火墙策略会把匹配的流送进IPsec VPN隧道，同时需要注意，也要启用【允许从远端站点发起流量】，放行主动过来的IPSEVPN隧道内的流量。

4 分支FW2

4.1 配置IPSec VPN透明Vdom

4.1.1 开启Vdom功能支持(同中心端设备略)

分支端可以不启用Vdom，把整机调整透明模式，本文也把分支设备启用了Vdom

4.1.2 创建IPSec VPN Vdom并设置为透明模式

分支端可以启用Vdom，并创建一个Vdom 为透明Vdom

我们成为为Vdom-10，并设置管理IP为10.10.10.2

FW2 # config Vdom

FW2 (Vdom) # edit Vdom-10

current vf=Vdom-10:3

FW2 (Vdom-10) # config system settings

FW2 (settings) # set opmode transparent //设置该Vdom为透明模式

FW2 (settings) # set manageip 10.10.10.2/24//设置管理IP

FW2 (settings) # set gateway 20.20.20.2 //设置默认网关。VPN解密后送给的下一跳

FW2 (settings) # show

config system settings

set opmode transparent

set inspection-mode flow

set manageip 10.10.10.2 255.255.255.0

set gateway 20.20.20.2

end

FW2 (Vdom-10) # show router static

config router static

edit 1

set gateway 20.20.20.2

end

4.1.3 设置该IPSec VPN Vdom的路由

在设置透明模式的时候设置了网关自动生成了默认路由。

config router static

edit 1

set gateway 20.20.20.2//设置默认网关，VPN解密后送给的下一跳

end

4.1.4 分配把vlan接口添加到IPsec VPN Vdom

5 测试与验证

5.1 验证环境

我们在FW1 和FW2 墙的Root Vdom启用lookback口进行测试。

即模拟以下的场景

PC1（30.30.30.x）----R1_20.20.20.1/30----FW1(10.10.10.1)—IPsecVPN----FW2(10.10.10.2)-----20.20.20.2/30_R2------PC2（40.40.40.2）

其中FW1和FW2 是透明模式。

FW1和FW2 透明Vdom 建立了IPSec VPN。

中心端墙模拟PC1和R1部分配置：

² Lookback口

config system interface

edit "lookback"

set Vdom "root"

set ip 30.30.30.1 255.255.255.0

set allowaccess ping https http fgfm

set type loopback

set snmp-index 28

end

² R1与R2的互联接口：

config system interface

edit "vlan10"

set Vdom "root"

set ip 20.20.20.1 255.255.255.252

set allowaccess ping https http

set role lan

set snmp-index 27

set interface "port5"

set vlanid 10

end

² R1和R2的互联路由：

config router static

edit 1

set gateway 20.20.20.2

set device "vlan10"

end

中心端墙模拟PC2和R1部分配置：

² Lookback口

config system interface

edit "lookback"

set Vdom "root"

set ip 40.40.40.1 255.255.255.0

set allowaccess ping

set type loopback

set snmp-index 10

end

² R2与R1的互联接口：

config system interface

edit "vlan10"

set Vdom "root"

set ip 20.20.20.2 255.255.255.252

set allowaccess ping

set role lan

set snmp-index 9

set interface "wan2"

set vlanid 10

end

² R1和R2的互联路由：

config router static

edit 1

set gateway 20.20.20.1

set device "vlan10"

end

5.2 检查VPN状态

5.2.1 中心端

FW1 (Vdom-10) # diagnose vpn ike gateway list

vd: Vdom-10/1

name: v1

version: 1

interface: 0

addr: 10.10.10.1:500 -> 10.10.10.2:500

created: 1359s ago

auto-discovery: 0

IKE SA: created 1/1 established 1/1 time 10/10/10 ms

IPsec SA: created 1/1 established 1/1 time 10/10/10 ms

id/spi: 2 67f3a45ff45f18a4/fd59511768084932

direction: responder

status: established 1359-1359s ago = 10ms

proposal: aes256-sha256

key: e41d656ae790e618-de8ea39ae1dcbed3-45f5f46760043ad3-985fb191942e7a53

lifetime/rekey: 86400/84770

DPD sent/recv: 00000000/00000000

FW1 (Vdom-10) # diagnose vpn tunnel list

list all ipsec tunnel in vd 1

------------------------------------------------------

name=v1 ver=1 serial=1 10.10.10.1:0->10.10.10.2:0

bound_if=0 lgwy=static/1 tun=tunnel/1 mode=auto/1 encap=none/8 options[0008]=npu

proxyid_num=1 child_num=0 refcnt=11 ilast=2 olast=1 ad=/0 itn-status=24

stat: rxp=8659 txp=8671 rxb=384231 txb=322070

dpd: mode=on-idle on=1 idle=20000ms retry=3 count=0 seqno=6

natt: mode=none draft=0 interval=0 remote_port=0

proxyid=v1p2 proto=0 sa=1 ref=7 serial=1

src: 0:0.0.0.0/0.0.0.0:0

dst: 0:0.0.0.0/0.0.0.0:0

SA: ref=6 options=10224 type=00 soft=0 mtu=1438 expire=41565/0B replaywin=0

seqno=1207 esn=0 replaywin_lastseq=00000000 itn=0

life: type=01 bytes=0/0 timeout=42928/43200

dec: spi=fedecf70 esp=aes key=32 b334595d4b79d883c36458e234756beceeeff2d47912120e5839ed21136cd762

ah=sha256 key=32 5d243eb36f9afddd893abd91592c6e0ac82f41ab4323c1a8939f057f66c869dc

enc: spi=460fd074 esp=aes key=32 4a0ab8c7b1f33c0eb348685994717f676cea51952f406f8426370493157d19d2

ah=sha256 key=32 227956ca4eebcbd34fa761b205b55c1566a7aa0649491a1253255c856ca8aeef

dec:pkts/bytes=4098/16552, enc:pkts/bytes=8670/636973

npu_flag=03 npu_rgwy=10.10.10.2 npu_lgwy=10.10.10.1 npu_selid=0 dec_npuid=1 enc_npuid=1

5.2.2 分支端

F FW2 (Vdom-10) # diagnose vpn ike gateway list

vd: Vdom-10/1

name: v1

version: 1

interface: 0

addr: 10.10.10.2:500 -> 10.10.10.1:500

created: 1307s ago

auto-discovery: 0

IKE SA: created 1/1 established 1/1 time 10/10/10 ms

IPsec SA: created 1/1 established 1/1 time 10/10/10 ms

id/spi: 30187 67f3a45ff45f18a4/fd59511768084932

direction: initiator

status: established 1307-1307s ago = 10ms

proposal: aes256-sha256

key: e41d656ae790e618-de8ea39ae1dcbed3-45f5f46760043ad3-985fb191942e7a53

lifetime/rekey: 86400/84792

DPD sent/recv: 00000000/00000000

FW2 (Vdom-10) # diagnose vpn tunnel list

list all ipsec tunnel in vd 1

------------------------------------------------------

name=v1 ver=1 serial=1 10.10.10.2:0->10.10.10.1:0

bound_if=0 lgwy=static/1 tun=tunnel/1 mode=auto/1 encap=none/8 options[0008]=npu

proxyid_num=1 child_num=0 refcnt=11 ilast=1 olast=1 ad=/0 itn-status=0

stat: rxp=4368 txp=4226 rxb=657640 txb=327932

dpd: mode=on-idle on=1 idle=20000ms retry=3 count=0 seqno=1

natt: mode=none draft=0 interval=0 remote_port=0

proxyid=v1p2 proto=0 sa=1 ref=2 serial=1 auto-negotiate

src: 0:0.0.0.0/0.0.0.0:0

dst: 0:0.0.0.0/0.0.0.0:0

SA: ref=10 options=18225 type=00 soft=0 mtu=1438 expire=41585/0B replaywin=0

seqno=10f9 esn=0 replaywin_lastseq=00000000 itn=0

life: type=01 bytes=0/0 timeout=42897/43200

dec: spi=460fd074 esp=aes key=32 4a0ab8c7b1f33c0eb348685994717f676cea51952f406f8426370493157d19d2

ah=sha256 key=32 227956ca4eebcbd34fa761b205b55c1566a7aa0649491a1253255c856ca8aeef

enc: spi=fedecf70 esp=aes key=32 b334595d4b79d883c36458e234756beceeeff2d47912120e5839ed21136cd762

ah=sha256 key=32 5d243eb36f9afddd893abd91592c6e0ac82f41ab4323c1a8939f057f66c869dc

dec:pkts/bytes=4368/656552, enc:pkts/bytes=8559/914180

npu_flag=03 npu_rgwy=10.10.10.1 npu_lgwy=10.10.10.2 npu_selid=0

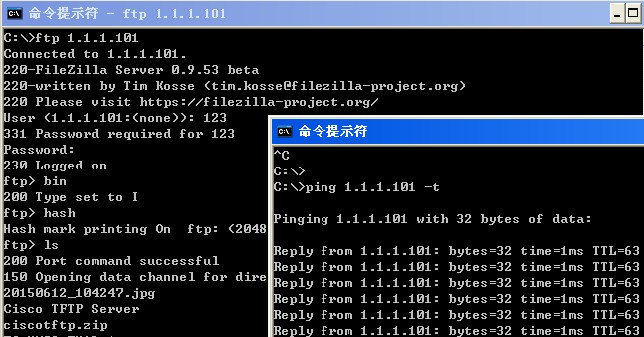

测试：

FW2 (root) # execute ping-options source 40.40.40.1

FW2 (root) # execute ping-options repeat-count 1

FW2 (root) # execute ping 30.30.30.1

PING 30.30.30.1 (30.30.30.1): 56 data bytes

64 bytes from 30.30.30.1: icmp_seq=0 ttl=255 time=0.8 ms

--- 30.30.30.1 ping statistics ---

1 packets transmitted, 1 packets received, 0% packet loss

round-trip min/avg/max = 0.8/0.8/0.8 ms

可以看到可以ping通40.40.40.1

5.3 加解密过程分析

5.3.1 分支端加密过程

执行ping 中心端地址：30.30.30.1

FW2 (root) # execute ping-options source 40.40.40.1

FW2 (root) # execute ping-options repeat-count 1

FW2 (root) # execute ping 30.30.30.1

PING 30.30.30.1 (30.30.30.1): 56 data bytes

64 bytes from 30.30.30.1: icmp_seq=0 ttl=255 time=0.8 ms

--- 30.30.30.1 ping statistics ---

1 packets transmitted, 1 packets received, 0% packet loss

round-trip min/avg/max = 0.8/0.8/0.8 ms

可以看到可以ping通40.40.40.1

通过debug跟踪数据包流转：

id=20085 trace_id=14 func=print_pkt_detail line=5296 msg="vd-Vdom-10 received a packet(proto=1, 40.40.40.1:6656->30.30.30.1:2048) from vlan10-dmz. type=8, code=0, id=6656, seq=0."

id=20085 trace_id=14 func=init_ip_session_common line=5455 msg="allocate a new session-000a5e27"

id=20085 trace_id=14 func=iprope_dnat_check line=4732 msg="in-[vlan10-dmz], out-[]"

id=20085 trace_id=14 func=iprope_dnat_check line=4745 msg="result: skb_flags-01800000, vid-0, ret-no-match, act-accept, flag-00000000"

id=20085 trace_id=14 func=iprope_fwd_check line=716 msg="in-[vlan10-dmz], out-[vlan10.wan1], skb_flags-01800000, vid-0, app_id: 0, url_cat_id: 0"

id=20085 trace_id=14 func=__iprope_tree_check line=545 msg="gnum-100004, use addr/intf hash, len=2"

id=20085 trace_id=14 func=__iprope_check_one_policy line=1735 msg="checked gnum-100004 policy-1, ret-matched, act-accept"

id=20085 trace_id=14 func=__iprope_user_identity_check line=1563 msg="ret-matched"

id=20085 trace_id=14 func=__iprope_check line=1970 msg="gnum-4e20, check-f8adcdf0"

id=20085 trace_id=14 func=__iprope_check_one_policy line=1735 msg="checked gnum-4e20 policy-6, ret-no-match, act-accept"

id=20085 trace_id=14 func=__iprope_check line=1989 msg="gnum-4e20 check result: ret-no-match, act-accept, flag-00000000, flag2-00000000"

id=20085 trace_id=14 func=__iprope_check_one_policy line=1941 msg="policy-1 is matched, act-accept"

id=20085 trace_id=14 func=iprope_fwd_auth_check line=771 msg="after iprope_captive_check(): is_captive-0, ret-matched, act-accept, idx-1"

id=20085 trace_id=14 func=br_fw_forward_handler line=530 msg="Allowed by Policy-1: encrypt"

id=20085 trace_id=14 func=ipsec_tunnel_output4 line=1223 msg="enter IPsec tunnel-v1"

id=20085 trace_id=14 func=esp_output4 line=1178 msg="IPsec encrypt/auth"

id=20085 trace_id=14 func=__if_queue_push_xmit line=376 msg="send out via dev-vlan10.wan1, dst-mac-70:4c:a5:a4:eb:3e"

可以看到命中了防火墙策略ID 1,进入了IPSec VPN隧道封装，而不是走的underlay路由的路径。

config firewall policy

edit 1

set name "ipsecvpn"

set uuid 5c0e34fa-d716-51ea-8b63-30d8ed0fc4b6

set srcintf "vlan10-dmz"

set dstintf "vlan10.wan1"

set srcaddr "all"

set dstaddr "all"

set action ipsec

set schedule "always"

set service "ALL"

set inbound enable

set vpntunnel "v1"

end

收到被动回包解密过程：

id=20085 trace_id=29 func=print_pkt_detail line=5296 msg="vd-Vdom-10 received a packet(proto=1, 30.30.30.1:9728->40.40.40.1:0) from vlan10.wan1. type=0, code=0, id=9728, seq=0."

id=20085 trace_id=29 func=resolve_ip_tuple_fast line=5371 msg="Find an existing session, id-000a720e, reply direction"

id=20085 trace_id=29 func=npu_handle_session44 line=917 msg="Trying to offloading session from vlan10.wan1 to vlan10-dmz, skb.npu_flag=00000000 ses.state=00018210 ses.npu_state=0x00000000"

id=20085 trace_id=29 func=__if_queue_push_xmit line=376 msg="send out via dev-vlan10-dmz, dst-mac-08:5b:0e:19:49:55"

插入目标mac地址08:5b:0e:19:49:55

FW2 (Vdom-10) # get system arp

Address Age(min) Hardware Addr Interface

20.20.20.2 11 08:5b:0e:19:49:55 Vdom-10.b

10.10.10.1 11 70:4c:a5:a4:eb:3e Vdom-10.b

这是因为查到路由的下一跳是20.20.20.2，所以二层帧的目的mac是08:5b:0e:19:49:55。

5.3.2 中心端解密过程

FW1 (Vdom-10) # diagnose debug flow filter addr 40.40.40.1

FW1 (Vdom-10) # diagnose debug flow show function-name enable

show function name

FW1 (Vdom-10) # diagnose debug flow show

function-name Enable/disable display function name.

iprope Enable/disable trace iprope match.

FW1 (Vdom-10) # diagnose debug flow trace start 10

FW1 (Vdom-10) # diagnose debug enable

id=20085 trace_id=29 func=print_pkt_detail line=5347 msg="vd-Vdom-10 received a packet(proto=1, 40.40.40.1:9472->30.30.30.1:2048) from vlan10-port4. type=8, code=0, id=9472, seq=0."

id=20085 trace_id=29 func=init_ip_session_common line=5506 msg="allocate a new session-0000d73f"

70.119406 40.40.40.1 -> 30.30.30.1: icmp: echo request

70.119438 40.40.40.1 -> 30.30.30.1: icmp: echo request

70.119439 40.40.40.1 -> 30.30.30.1: icmp: echo request

70.119446 40.40.40.1 -> 30.30.30.1: icmp: echo request

70.119497 30.30.30.1 -> 40.40.40.1: icmp: echo reply

70.119498 30.30.30.1 -> 40.40.40.1: icmp: echo reply

70.119506 30.30.30.1 -> 40.40.40.1: icmp: echo reply

id=20085 trace_id=29 func=iprope_dnat_check line=4748 msg="in-[vlan10-port4], out-[]"

id=20085 trace_id=29 func=iprope_dnat_check line=4761 msg="result: skb_flags-06000008, vid-0, ret-no-match, act-accept, flag-00000000"

id=20085 trace_id=29 func=iprope_fwd_check line=712 msg="in-[vlan10-port4], out-[vlan10-port3], skb_flags-06000008, vid-0, app_id: 0, url_cat_id: 0"

id=20085 trace_id=29 func=__iprope_check line=2178 msg="gnum-100003, check-ffffffffa00258a0"

id=20085 trace_id=29 func=__iprope_check_one_policy line=1942 msg="checked gnum-100003 policy-1, ret-matched, act-drop"

id=20085 trace_id=29 func=__iprope_user_identity_check line=1769 msg="ret-matched"

id=20085 trace_id=29 func=__iprope_check line=2178 msg="gnum-4e20, check-ffffffffa00258a0"

id=20085 trace_id=29 func=__iprope_check_one_policy line=1942 msg="checked gnum-4e20 policy-6, ret-no-match, act-drop"

id=20085 trace_id=29 func=__iprope_check line=2197 msg="gnum-4e20 check result: ret-no-match, act-drop, flag-00000000, flag2-00000000"

id=20085 trace_id=29 func=__iprope_check_one_policy line=2149 msg="policy-1 is matched, act-accept"

id=20085 trace_id=29 func=__iprope_check line=2197 msg="gnum-100003 check result: ret-matched, act-accept, flag-08010880, flag2-00004000"

id=20085 trace_id=29 func=iprope_policy_group_check line=4158 msg="after check: ret-matched, act-accept, flag-08010880, flag2-00004000"

id=20085 trace_id=29 func=br_fw_forward_handler line=536 msg="Allowed by Policy-1:"

id=20085 trace_id=29 func=__if_queue_push_xmit line=367 msg="send out via dev-vlan10-port3, dst-mac-70:4c:a5:a4:eb:40"

解密后的重新封装成二层帧目的mac地址：70:4c:a5:a4:eb:40，通过查ARP表可以看到是默认路由下一条20.20.20.1的mac地址。

ARP表

FW1 (Vdom-10) # get system arp

Address Age(min) Hardware Addr Interface

20.20.20.1 1 70:4c:a5:a4:eb:40 Vdom-10.b

10.10.10.2 60 08:5b:0e:19:49:53 Vdom-10.b

Mac地址表：

FW1 (global) # diagnose netlink brctl name host Vdom-10.b

show bridge control interface Vdom-10.b host.

fdb: size=2048, used=5, num=5, depth=1

Bridge Vdom-10.b host table

port no device devname mac addr ttl attributes

2 33 vlan10-port4 08:5b:0e:19:49:53 1 Hit(1)

1 32 vlan10-port3 70:4c:a5:a4:eb:40 1 Hit(1)

2 33 vlan10-port4 70:4c:a5:a4:eb:3f 0 Local Static

2 33 vlan10-port4 08:5b:0e:19:49:55 7 Hit(7)

1 32 vlan10-port3 70:4c:a5:a4:eb:3e 0 Local Static

被动回包：

id=20085 trace_id=42 func=print_pkt_detail line=5347 msg="vd-Vdom-10 received a packet(proto=1, 30.30.30.1:9728->40.40.40.1:0) from vlan10-port3. type=0, code=0, id=9728, seq=0."

id=20085 trace_id=42 func=resolve_ip_tuple_fast line=5422 msg="Find an existing session, id-0000e3ae, reply direction"

id=20085 trace_id=42 func=npu_handle_session44 line=1100 msg="Trying to offloading session from vlan10-port3 to vlan10-port4, skb.npu_flag=00000000 ses.state=00018220 ses.npu_state=0x02000000"

id=20085 trace_id=42 func=ipsec_tunnel_output4 line=1216 msg="enter IPsec tunnel-v1"

id=20085 trace_id=42 func=esp_output4 line=895 msg="IPsec encrypt/auth"

id=20085 trace_id=42 func=__if_queue_push_xmit line=367 msg="send out via dev-vlan10-port4, dst-mac-08:5b:0e:19:49:53"

6 总结

6.1.1 我的一些理解

FW2 (Vdom-10) # diagnose ip route list

tab=254 vf=1 scope=253 type=1 proto=2 prio=0 0.0.0.0/0.0.0.0/0->10.10.10.0/24 pref=10.10.10.2 gwy=0.0.0.0 dev=27(Vdom-10.b)

tab=254 vf=1 scope=0 type=1 proto=14 prio=0 0.0.0.0/0.0.0.0/0->0.0.0.0/0 pref=0.0.0.0 gwy=20.20.20.2 dev=27(Vdom-10.b)

tab=255 vf=1 scope=254 type=2 proto=2 prio=0 0.0.0.0/0.0.0.0/0->10.10.10.2/32 pref=10.10.10.2 gwy=0.0.0.0 dev=27(Vdom-10.b)

tab=255 vf=1 scope=253 type=3 proto=2 prio=0 0.0.0.0/0.0.0.0/0->127.255.255.255/32 pref=127.0.0.1 gwy=0.0.0.0 dev=18(Vdom-10)

tab=255 vf=1 scope=253 type=3 proto=2 prio=0 0.0.0.0/0.0.0.0/0->10.10.10.0/32 pref=10.10.10.2 gwy=0.0.0.0 dev=27(Vdom-10.b)

tab=255 vf=1 scope=253 type=3 proto=2 prio=0 0.0.0.0/0.0.0.0/0->10.10.10.255/32 pref=10.10.10.2 gwy=0.0.0.0 dev=27(Vdom-10.b)

tab=255 vf=1 scope=253 type=3 proto=2 prio=0 0.0.0.0/0.0.0.0/0->127.0.0.0/32 pref=127.0.0.1 gwy=0.0.0.0 dev=18(Vdom-10)

tab=255 vf=1 scope=254 type=2 proto=2 prio=0 0.0.0.0/0.0.0.0/0->127.0.0.1/32 pref=127.0.0.1 gwy=0.0.0.0 dev=18(Vdom-10)

tab=255 vf=1 scope=254 type=2 proto=2 prio=0 0.0.0.0/0.0.0.0/0->127.0.0.0/8 pref=127.0.0.1 gwy=0.0.0.0 dev=18(Vdom-10)

其实我们可以看到有直连路由和默认路由的。

我的理解，常规情况下：

1. 当收到目的mac为透明墙自身时，进入三层转发。

2. 当收到目的mac 为非防火墙自身时，进入二层转发，即我们常说的透明模式（如果是单播根据策略情况进行匹配。）

3. 当VPN报文解密后，查解密后的包往哪发，包转发首先需要查路由表。根据路由表的情况寻找下一跳的目的mac地址，然后封装成二层帧转发。

4. ARP协议没有规定请求的源和目的必须在同一个三层IP网段，主要有别的条件触发了ARP的请求欲望，就会触发ARP请求。

比如本例中，当中心端VPN解密后，需要查找到40.40.40.1包该往哪，首先查找路由需要往20.20.20.1发，然后中心端以发起管理IP 10.10.10.1 为源，目的为20.20.20.1的arp请求。20.20.20.1回复了10.10.10.1，所以中心端就有了下一跳的mac地址，就能把这个解密后的报文转给下一跳，本例中转发给了20.20.20.1（下一跳也可能是直连网段的最终目标主机）。

img_11320.jpg img_19948.jpg img_21364.jpg img_23092.jpg img_23656.jpg img_26255.jpg img_26746.jpg img_2880.jpg img_32091.jpg img_3987.jpg img_5792.jpg
