IPsec VPN Client

一、组网需求

公司内部部署防火墙，工作在透明模式，在防火墙上配置IPsec VPN，实现对公司内部服务器的访问。

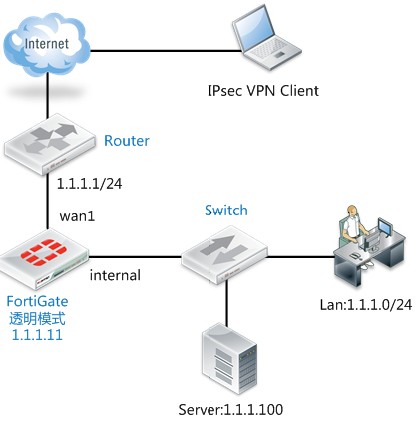

二、拓扑图

三、配置要点

1、配置透明模式

2、配置VPN用户和用户组

3、配置总部防火墙FortiGate1的IPSEC VPN

4、总部Router的配置

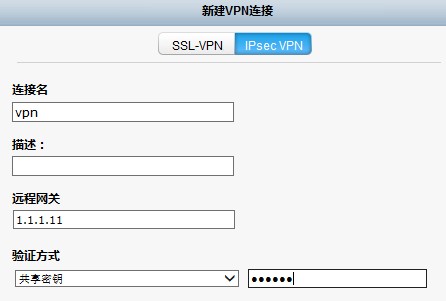

5、配置VPN client

四、配置步骤

1、配置透明模式（只支持命令行配置）

config system settings

set opmode transparent

set manageip 192.168.0.123/255.255.255.0

set gateway 192.168.0.99

end

2.配置VPN用户和用户组

1）定义用户

菜单：用户&设备--设置用户：点击"新建"

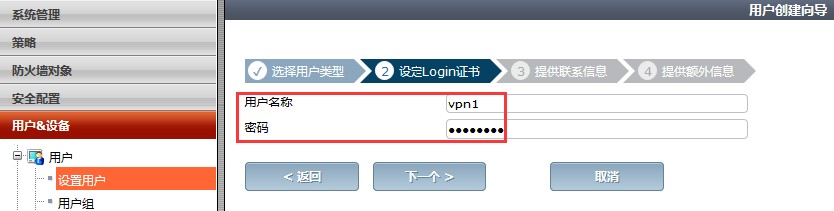

添加用户名：user1，密码 11111111

2）定义用户组

菜单：设置用户&设备--用户组：点击"新建"

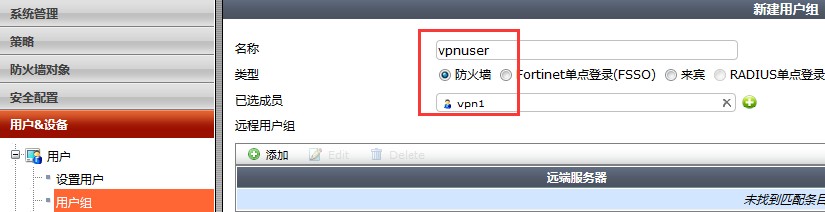

添加用户组:IPsec-VPN-Group,添加user1用户到该组。

3、配置总部防火墙FortiGate1的IPSEC VPN

1）在透明模式下，仅支持策略模式的VPN，不支持接口模式。

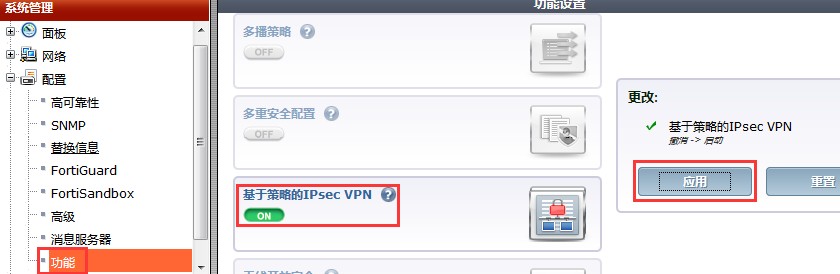

在"系统管理"--"可见功能"--"基于策略的IPSEC VPN"--"应用"处，开启GUI页面默认隐藏的策略方式IPSEC VPN功能

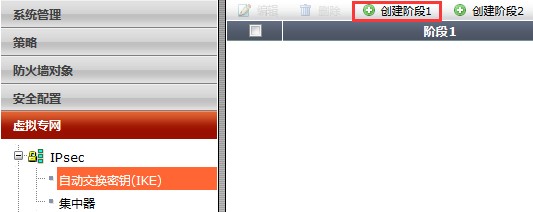

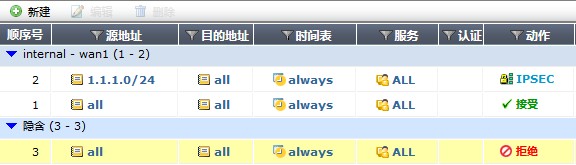

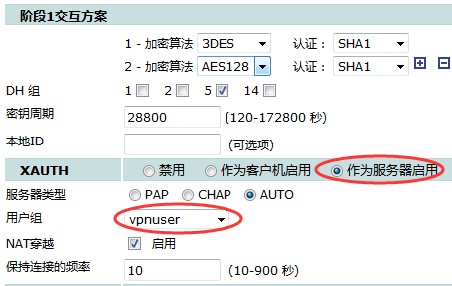

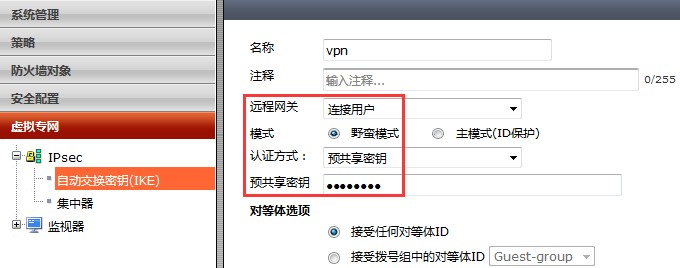

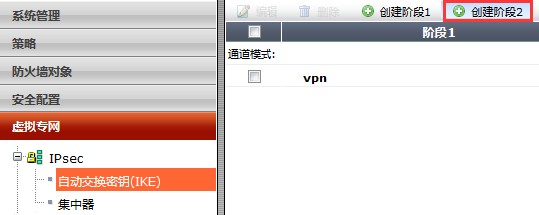

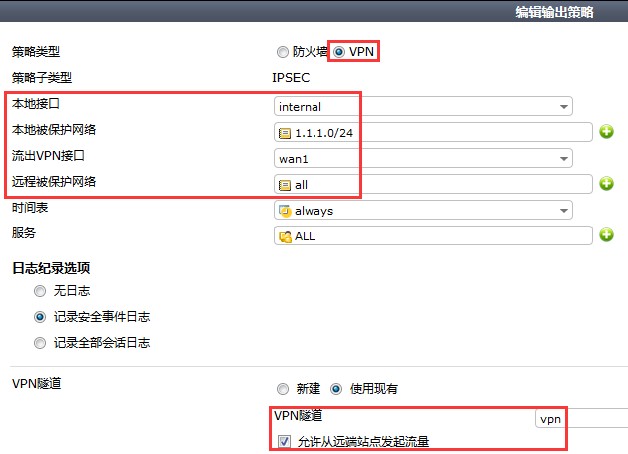

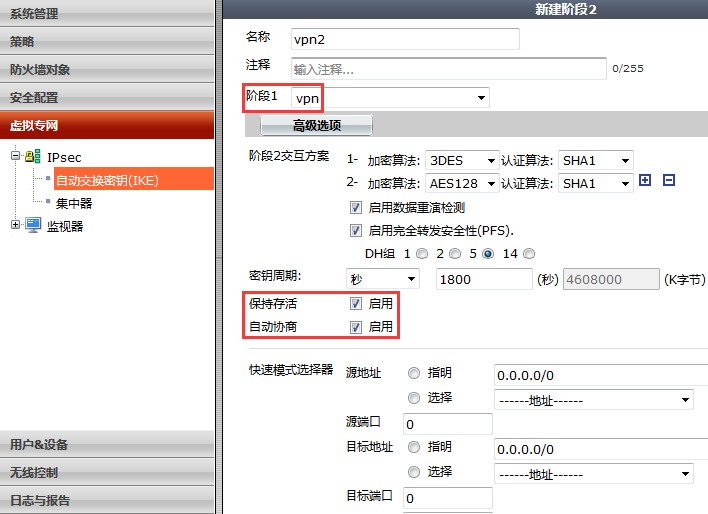

2）配置IPSEC VPN

4、总部Router的配置

hostname Internet_Router

interface Ethernet0/0

ip address 200.1.1.2 255.255.255.0

ip nat outside

interface Ethernet0/1

ip address 192.168.0.99 255.255.255.0

ip nat inside

access-list 101 permit ip any any

！

ip nat inside source list 101 interface Ethernet0/0 overload

ip nat inside source static 192.168.0.123 200.1.1.1

ip route 0.0.0.0 0.0.0.0 200.1.1.254

5、配置VPN client

五、结果验证
