一、组网需求

       开启FortiGate的DHCP服务器功能，内网电脑可通过自动获取地址的方式上网。内网用户网段为192.168.1.0/24，网关为192.168.1.99。为mac地址为68:F7:28:AF:4B:2A的主机保留ip地址 192.168.1.110.

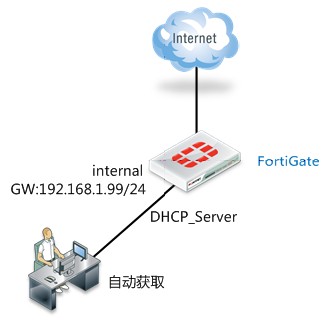

二、组网拓扑

三、配置要点

     1、基本上网配置

     2、配置DHCP服务器

四、操作步骤

      1、基本上网配置

      2、配置DHCP服务

           参照上一节  《DHCP服务器配置》

      3、配置保留IP

       FortiGate# config system dhcp server

       FortiGate(server) # edit 1                                                               //DHCP基础配置

       FortiGate(1)#set dns-service default

       FortiGate(1)#set default-gateway 192.168.1.99

       FortiGate(1)#set netmask 255.255.255.0

       FortiGate(1)#set interface internal

       FortiGate(1) # config ip-range

       FortiGate(ip-range) #edit 1

       FortiGate(1)set start-ip 192.168.1.110

       FortiGate(1)set end-ip 192.168.1.210

       FortiGate(1) # next

       FortiGate(ip-range) # end                        // DHCP基础配置

       FortiGate(1)#config reserved-address                      //配置保留ＩＰ

       FortiGate(reserved-address)#edit 1　　　　　　　　　　 　         // 条目，1，2,3 ，仅做为标识作用，可以写多个条目。

       FortiGate(1) # set ip 192.168.1.110                   //  为指定MAC地址分配该IP地址

       FortiGate(1) # set mac 68:F7:28:AF:4B:2A         //  指定MAC地址

       FortiGate(1) # next

       FortiGate(reserved-address) # end

       FortiGate(1) # next

       FortiGate(server) #end

五、验证效果

      将电脑配置为自动获取IP地址模式，mac地址为68:F7:28:AF:4B:2A的主机会获取192.168.1.110。

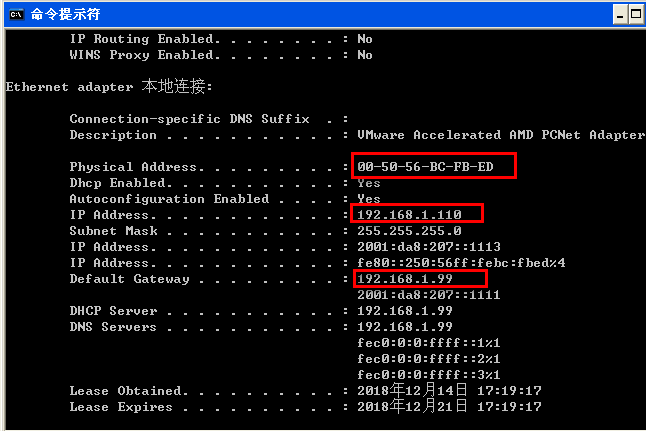

      1）查看pc终端获取到的IP地址

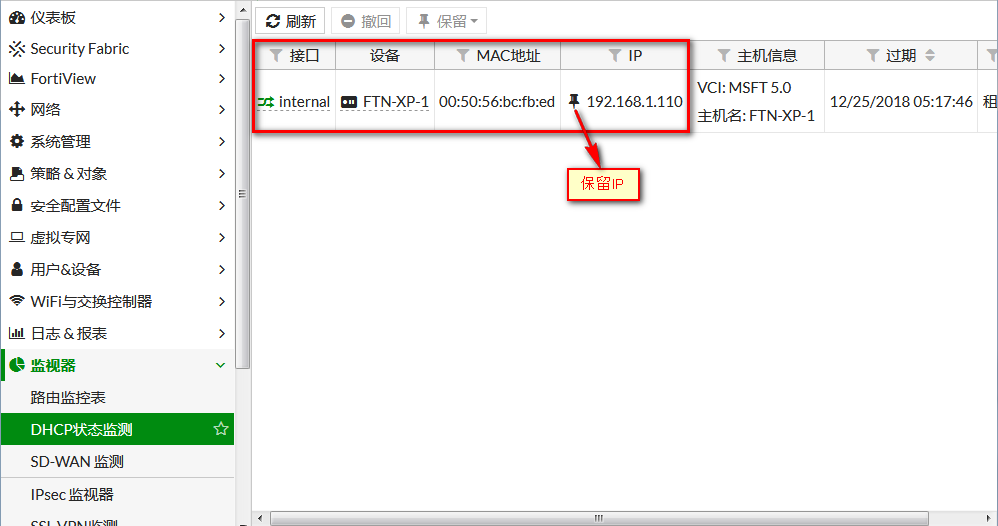

       2）查看防火墙上dhcp地址池分配情况
