应用场景

       若网络中路由设备超过16个，建议使用OSPF，它的路由学习更新速度更快，更适合16个路由设备以上的网络。

       当网络路由设备较多，且不超过16个，为避免写大量静态路由，且路由可自动学习，可在FortiGate上配置RIP路由协议功能，让FortiGate也能动态学习到其他网络的路由，  且能自动老化更新。

       当网络中路由设备较少，建议使用静态路由即可，维护简单，且对路由器要求不高，因为路由器都支持静态路由，而普通小路由一般不支持RIP协议。

一、组网需求

       如图所示：内网三层交换机和出口FortiGate间通过动态路由OSPF互相通告路由，实现内网用户正常上网。

       FortiGate手动配置默认路由，并将其重发布引入OSPF，三层交换机与FortiGate之间通过OSPF互相学习路由，实现内网用户正常上网。

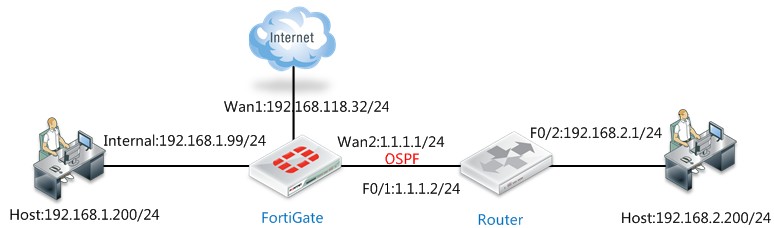

二、组网拓扑

三、配置要点

       1、配置接口地址

       2、配置默认路由

       3、配置OSPF

            配置路由器 ID

            发布缺省路由

            重发布

            建立OSPF区

            添加OSPF网络

            添加接口

       4、配置对端路由器

四、配置步骤

       1、配置接口地址

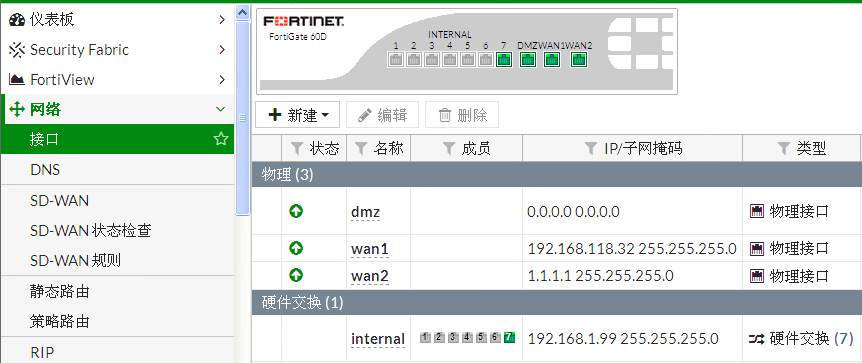

           配置详细过程请参照 "路由模式典型功能--单线上网--静态地址线路上网配置"一节：配置结果如下:

      2 、配置默认路由

             配置详细过程请参照 "路由模式典型功能--单线上网--静态地址线路上网配置"一节，配置结果如下:

     3、配置OSPF

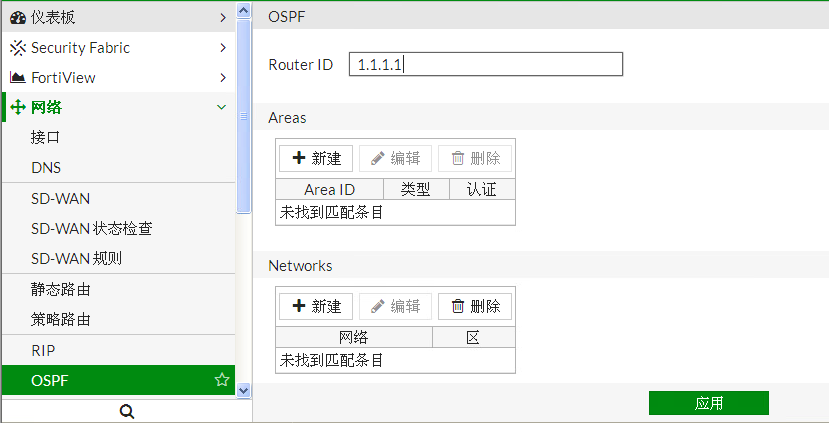

           菜单： 路由--动态路由--OSPF

           1）配置基本信息

            配置Router ID，填写ID为1.1.1.1

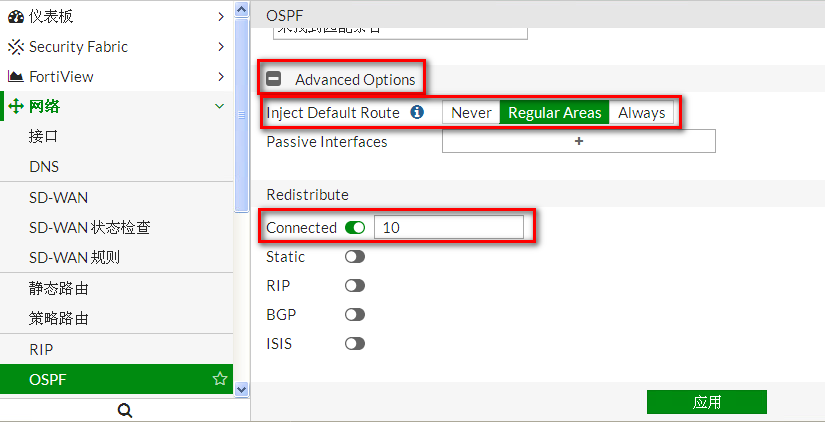

            注入缺省路由： 选择 "Regular Areas"，其三个选项意义如下：

            Never： 从不发送缺省路由表。

            Regular Areas： 如果有则发布，没有则不发布。

            Always： 无论是否有缺省路由表，都发布一条缺省路由出去。

            重发布：勾选 "直连"，将直连的192.168.1.0/24路由信息发送给OSPF邻居。

            配置完如上信息后，选择"应用"，配置生效。

            2）建立OSPF区域

            点击"新建"

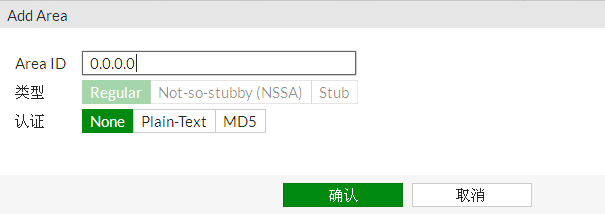

           创建根区域 0.0.0.0（area 0）

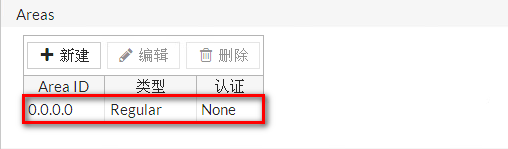

       配置后页面如下：

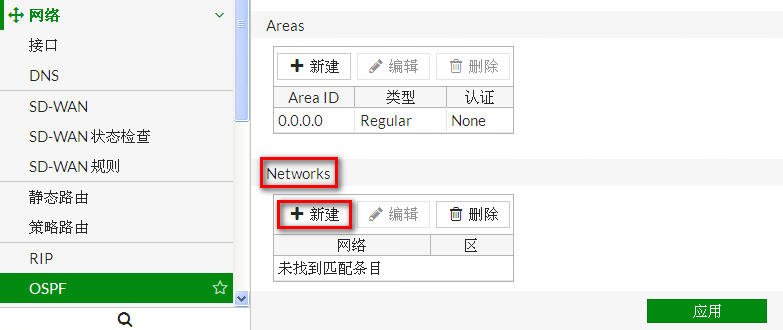

             3）添加OSPF网络

            点击"新建"

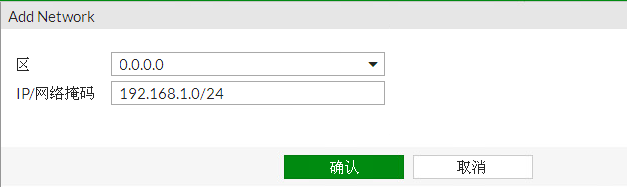

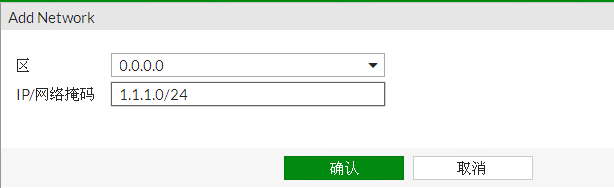

             将1.1.1.0/24和192.168.1.0/24网络加入OSPF区域0.0.0.0

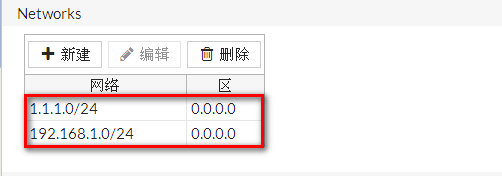

             配置后页面如下：

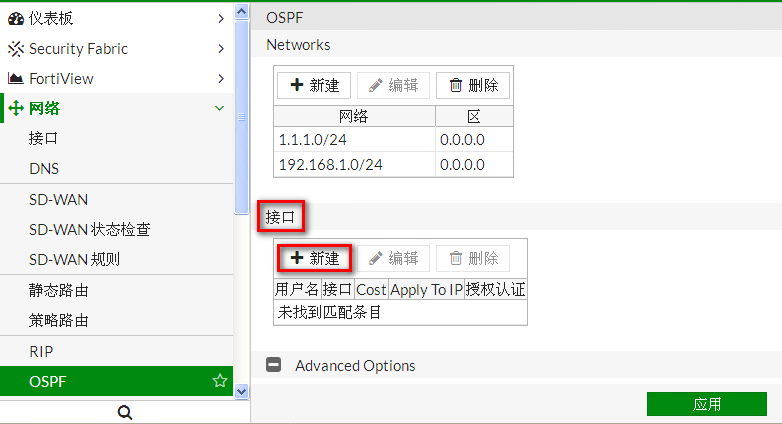

            4）添加接口（可选）

            点击"新建"

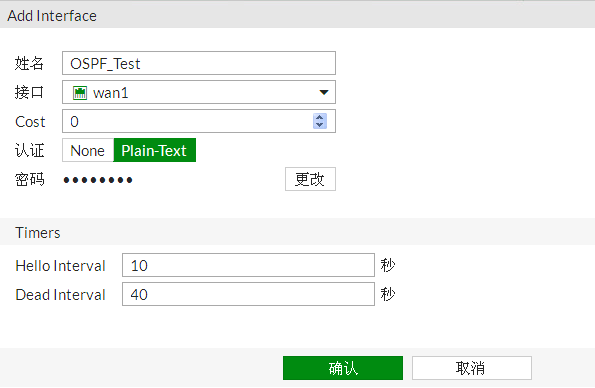

             可以通过该菜单对接口的相关参数进行编辑

              姓名： 标识作用

              接口：需要编辑的接口

              认证： 是否需要对该接口进行OSPF的认证，支持Plain-Text（明文） ，none（无），几种方式。

              Cost：接口OSPF cost值，用于SPF的计算，值越小代表越可用于优先转发

              密码： 输入key的秘钥。

              计时：

              Hello间隔： hello包的发送间隔默认为10秒，根据需要进行修改，对OSPf邻居协商时，该参数需要相同。

              Dead间隔： 默认为40秒，根据需要进行修改，对OSPf邻居协商时，该参数需要相同。

6、配置路由器

              配置接口IP

           interface FastEthernet 0/0

           ip address 1.1.1.2 255.255.255.0

           interface FastEthernet 0/1

           ip address 192.168.2.1 255.255.255.0

             配置OSPF

             router ospf 10

               network 1.1.1.0 0.0.0.255 area 0

               network 192.168.2.0 0.0.0.255 area 0         //该条目也可以采用直连分发的方式发布。

五、验证效果

       FortiGate # get router info routing-table all

       Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP

              O - OSPF, IA - OSPF inter area

              N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

              E1 - OSPF external type 1, E2 - OSPF external type 2

              i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

              * - candidate default

       S*      0.0.0.0/0 [10/0] via 192.168.118.1, wan1, [0/50]

       C       1.1.1.0/24 is directly connected, wan2

       C       192.168.1.0/24 is directly connected, internal

       O       192.168.2.0/24 [110/110] via 1.1.1.2, wan2, 00:00:15

       C       192.168.118.0/24 is directly connected, wan1

                查看路由器的路由：

       Router # get  router info routing-table all

       Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP

              O - OSPF, IA - OSPF inter area

              N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

              E1 - OSPF external type 1, E2 - OSPF external type 2

              i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

              * - candidate default

       O*E2    0.0.0.0/0 [110/10] via 1.1.1.1, wan2, 02:31:45

       C       1.1.1.0/24 is directly connected, wan2

       O       192.168.1.0/24 [110/11] via 1.1.1.1, wan2, 00:14:21

       C       192.168.2.0/24 is directly connected, lan

       O E2    192.168.118.0/24 [110/10] via 1.1.1.1, wan2, 02:31:45
