应用场景

       当网络路由设备较多，且不超过16个，为避免写大量静态路由，且路由可自动学习，可在FortiGate上配置RIP路由协议，让FortiGate也能动态学习到其他网络的路由，且能自动老化更新。

       若网络中路由设备超过16个，建议使用OSPF，它的路由学习更新速度更快，更适合16个路由设备以上的网络。

       当网络中路由设备较少，建议使用静态路由即可，维护简单，且对路由器要求不高，因为路由器都支持静态路由，而普通小路由一般不支持RIP协议。

一、组网需求

       如图所示：内网三层交换机和出口FortiGate间通过动态路由RIP互相通告路由，实现内网用户正常上网。

       FortiGate手动配置默认路由，并将其重发布引入RIP，三层交换机与FortiGate之间通过RIP互相学习路由，实现内网用户正常上网。

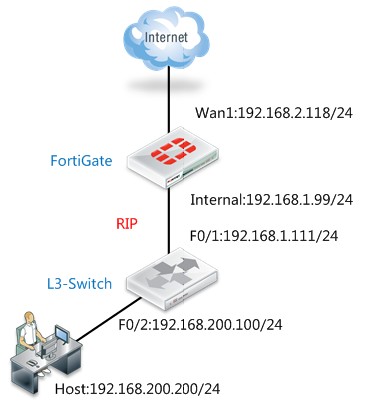

二、组网拓扑

三、配置要点

        1、配置接口地址

        2、配置防火墙

        3、配置路由器

四、配置步骤

        1、配置接口地址

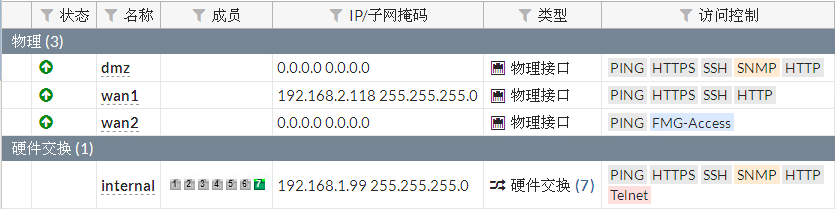

        配置详细过程请参照 "路由模式典型功能--单线上网--静态地址线路上网配置"一节：配置结果如下：

        2 、配置默认路由

        配置详细过程请参照 "路由模式典型功能--单线上网--静态地址线路上网配置"一节，配置结果如

        3、配置RIP

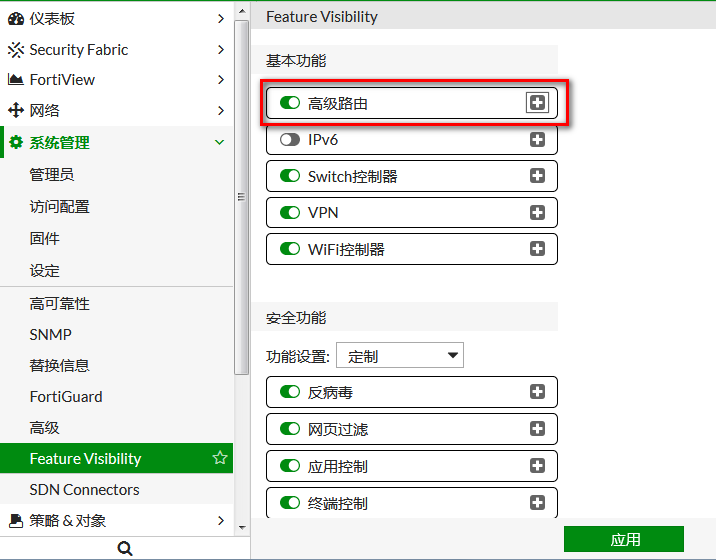

        在新版本中高级路由默认隐藏，需要按照下图进行启用：

        菜单：  网络--RIP

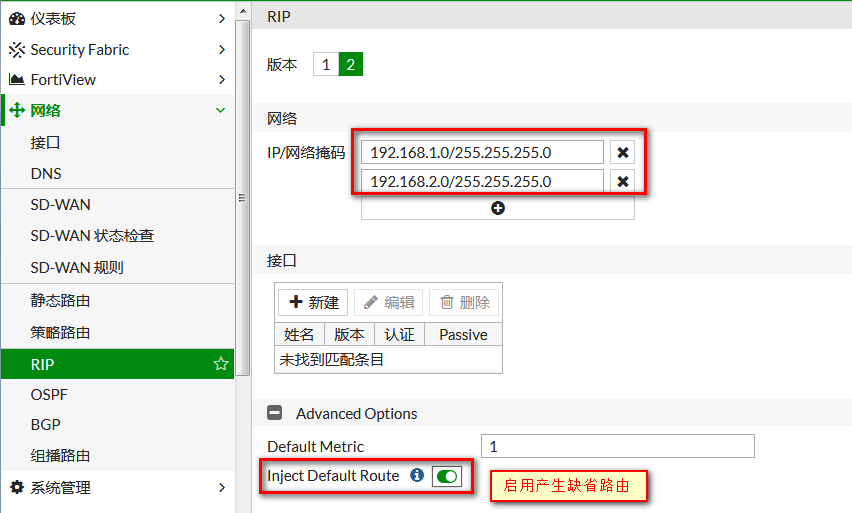

        1）配置基本信息：

        RIP版本：  选择版本2.

        启用产生缺省路由：启用，向邻居（路由器）发送缺省路由。

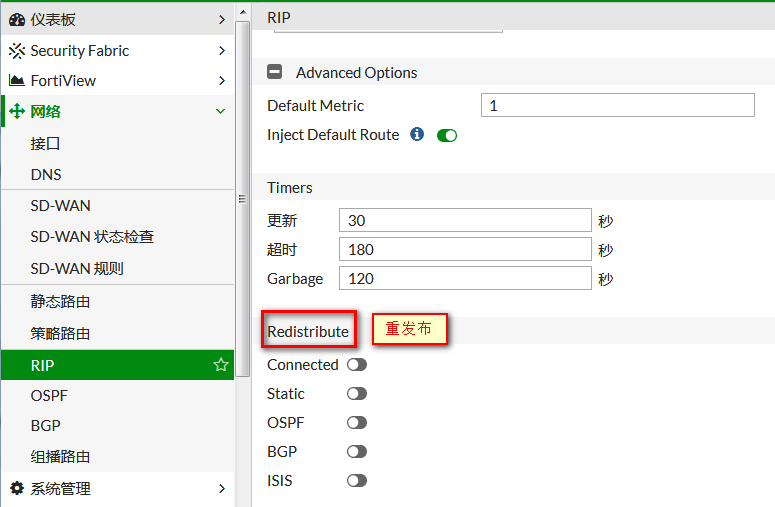

        路由分发：是否对其他协议的路由进行分发。

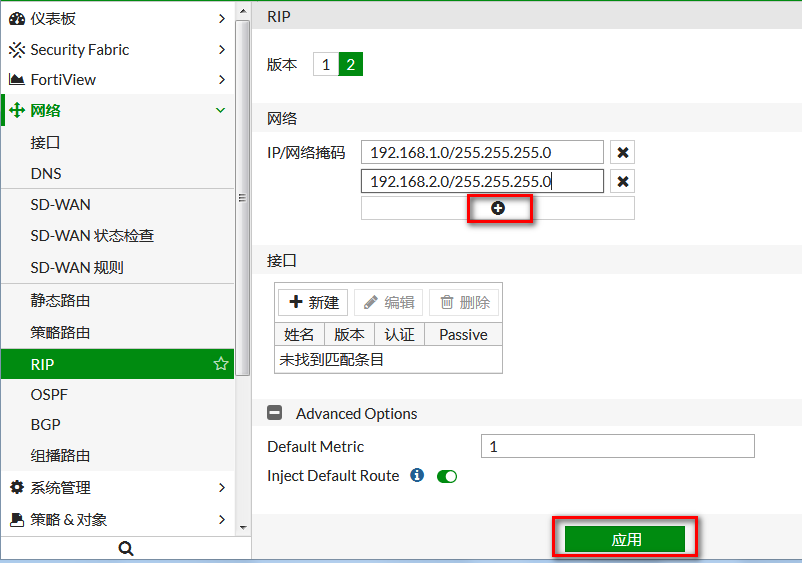

        2）添加RIP网络

        点击"+"，在网络后面的ip/掩码处添加网络:192.168.1.0/255.255.255.0 ,点击添加。

       3、配置路由器

        interface FastEthernet 0/1

             ip address 192.168.1.111 255.255.255.0

        interface FastEthernet 0/2

             ip address 192.168.200.100 255.255.255.0

           配置RIP ：

           router rip

             version 2

             network 192.168.1.0

             network 192.168.10.0

             no auto-summary

五、验证效果

     查看当前路由:

      页面： 路由--当前路由--路由监控表

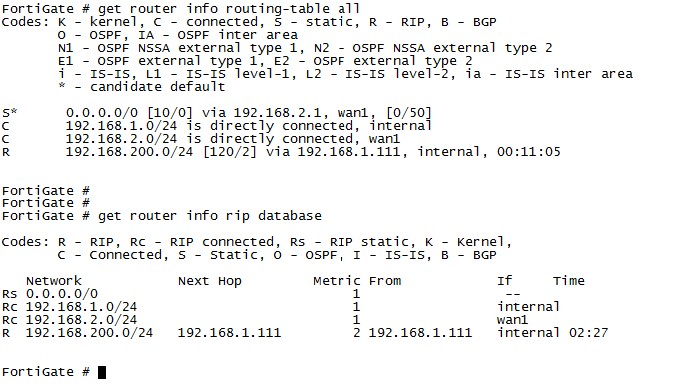

   命令行查看：
