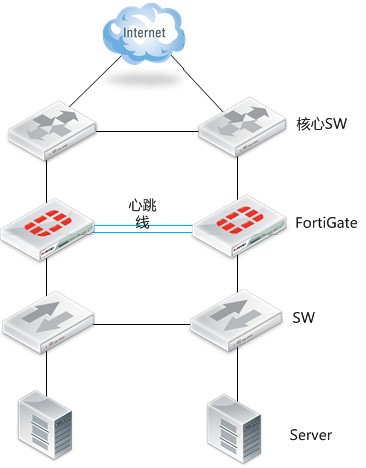

一、HA网络拓扑结构
注意：进行HA 的配置， 硬件和软件版本需满足如下要求：
1) 防火墙硬件型号相同;
2) 同型号硬件需要为相同的硬件版本，内存容量,CPU 型号，硬盘容量等相同;
3) 相同的软件版本版本;
4) 设备的所有接口不能工作在 DHCP,PPPOE 模式下。没有使用的接口的IP地址模式也需要选择为"自定义"；
二、HA配置步骤
步骤1、配置设备1的HA
步骤2、配置设备2的HA
步骤3、组建HA
步骤4、查看HA集群
三、HA配置建议
1)进行HA环境下更换设备前，进行配置备份，防止操作失误而造成的配置丢失。
2)建议配置两条以上的心跳线缆，防止单心跳故障造成HA机群崩溃，使用独立的心跳接口，尽量避免与业务口混用。
3)优先使用光纤接口。
4)开启会话同步. set session-pickup enable(默认关闭)或者在WEB上启用"会话交接"
5)谨慎使用override功能。开启override后设备选举过程中HA优先级参数高于设备运行时间参数，可能造成期望成为备机的设备被选举为主设备，造成反向同步配置信息。
6)更改默认的HA组的ID，避免同一个广播域内存在多个HA机群，而造成接口的虚拟MAC冲突
7)选择正确的监控端口和心跳端口，在开启vdom虚拟cluster时候，每个cluster需要单独配置。
8)如果开启ping server功能，则需要再HA配置中添加相应的配置命令。
9)建议将与防火墙相连的交换机接口配置为stp portfast模式，发生接口Up/Down切换时，交换机的接口可立刻进入转发状态，而不需要stp状态进行侦听、学习、转发等延迟步骤后接口才转发数据。
四、HA基础配置
按照如下方法分别对要做HA的2台防火墙做如下配置。
1、配置主设备

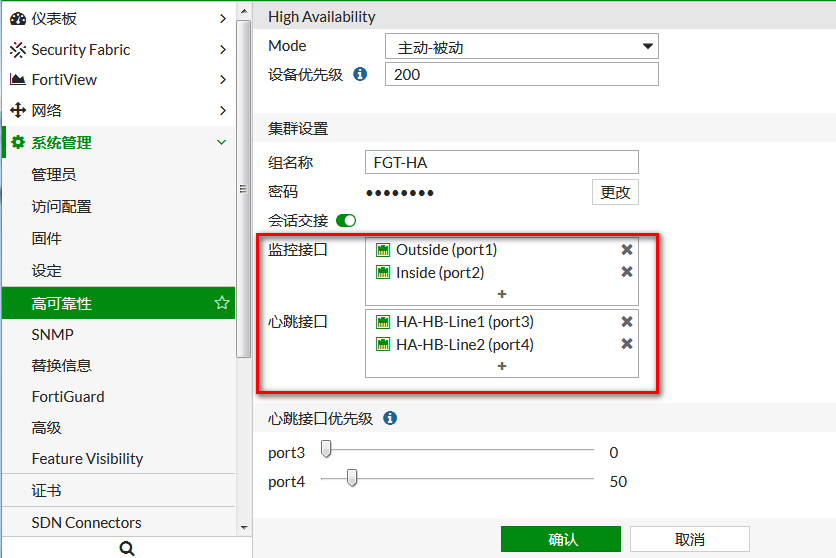

进入菜单" 系统管理--高可用性；模式选择"主动-被动"模式，优先级配置200（主机高于从机）；组名/密码默认；勾选"启用会话交接"。
模式：单机模式、主动-被动、主动-主动。修改单机模式为HA模式的时候，需要确保所有接口的"IP地址模式"处于"自定义"的方式，不能有启用PPPOE和DHCP的方式。
如果无法在命令行下配置A-P、A-A模式，命令行会提示：
"The system may run in HA A-A or HA A-P mode only when all interfaces are NOT using DHCP/PPPoE as an addressing mode."
HA的接口配置：
a）、端口监控：HA监控的接口，作为HA切换依据之一；本案例中监控port1（外网口）和port2（内网口）；
b）、心跳接口：启用两个心跳接口：port3、port4
对防火墙进行基础的HA配置步骤综述：
a）定义工作模式，'主动－被动'或者'主动－主动'，在大多数网络中会选择'主动－被动'，即主设备进行业务处理，备机处于备份状态，当主设备发生设备故障或者接口链路故障后，则由备机继续处理业务。
b）定义设备优先级，优先级高的设备，优先被选为主设备。
c）组名和密码，使用默认即可，如设置则做HA的两台机器需要配置相同的参数。
d）启用会话交接，启用。主墙和备墙之间实时进行会话信息的同步，当发生HA切换到时候，备墙上有同样的会话信息会对原来的会话进行处理，不会产生会话中断。
e）定义２个心跳端口，port3、port4。用于配置同步，会话同步，对方存活心跳检测等，为了集群的稳定建议配置２条或以上的线条线。
在有多条心跳线路的情况下，心跳端口的 心跳优先级 决定了优先使用那条线路同步心跳（优先级高的端口连接的线路优先使用）
f）定义监控端口，port1、port2业务端口需要被防火墙监控，当端口出现故障时会进行切换，具有数量多的有效监控端口的设备会作为主墙处理数据。
g） 为该设备输入新名字（可选），主要是便于识别和操作方便。
2、配置从设备
除了优先级不同外（优先级低于主机），其他参数均与设备1相同。
3、组建HA
a）连接心跳线，FGT-主的port3、port4，连接到 FGT-从的port3、port4；
b）防火墙开始协商建立HA集群，此时 会暂时失去和防火墙到连接，这是因为在HA协商过程中会改变防火墙接口到MAC地址。可以通过更新电脑的arp表来恢复连接，命令为arp -d 。
c）连接业务口链路。
d）组建好HA后，两台防火墙配置同步，具有相同的配置，通过访问主防火墙来进行业务配置，如IP地址，策略等，更新的配置会自动同步。
说明： HA建立完成后，只能通过主机进行访问、管理主机。如果需要登陆备机管理，请参考"HA集群带外管理"配置章节。

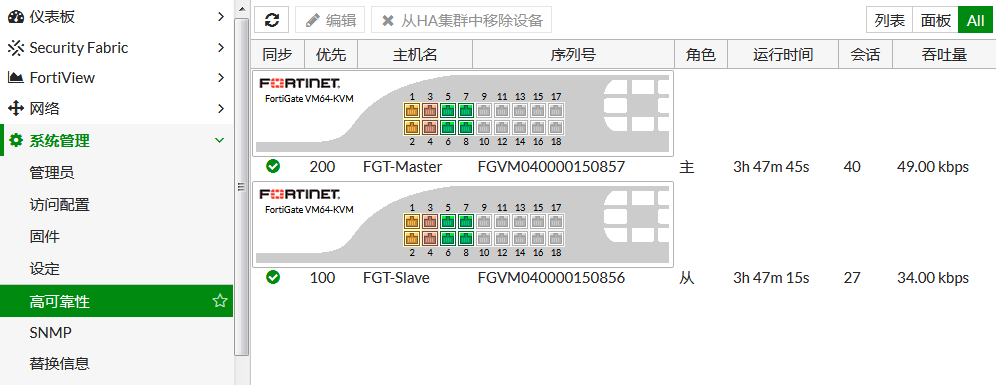

4、查看HA集群

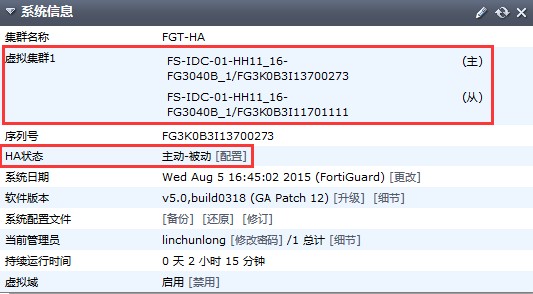

进入菜单" 系统管理--高可用性"，就可以看到HA的建立情况。
