一、组网需求

       外网接口使用专线，由运营商分配指定的静态地址，内网为192.168.1.0/24网段，实现基本上网功能。

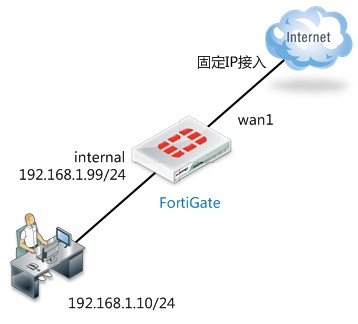

二、网络拓扑

        假设运营商分配的地址如下：

        网段：  202.1.1.8/29     分配ip地址：202.1.1.10，网关地址：202.1.1.9， DNS：202.106.196.115

三、配置要点

      1、配置接口

            wan1口:  ip地址配置为互联网运营商所提供的地址；

            internal口:  IP地址设置格式为：192.168.1.99/24，可选择性地开启接口的管理功能。

      2、配置静态路由表。

      3、配置地址对象"lan"，内容为192.168.1.0/24。

      4、配置从internal到wan1口的策略，并开启NAT。

四、操作步骤

      1、配置接口地址

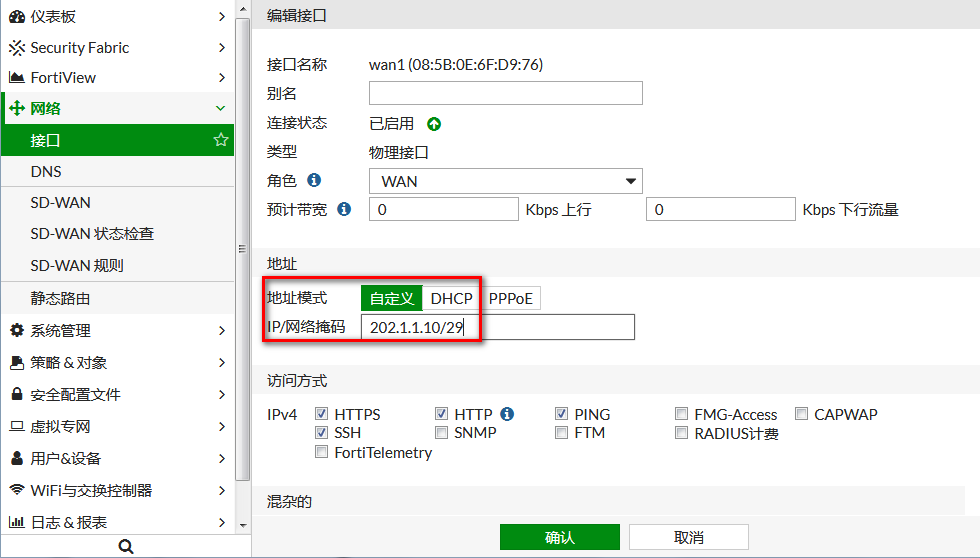

      进入：  网络--接口--编辑wan1

      对于 202.1.1.8/29 网段，202.1.1.8为网络地址和202.1.1.15广播地址均不可用， 202.1.1.9为运营商网关所用，202.1.1.9---202.1.1.14 为可用IP地址范围。

      所以配置给wan1接口的地址我们选择为202.1.1.10.

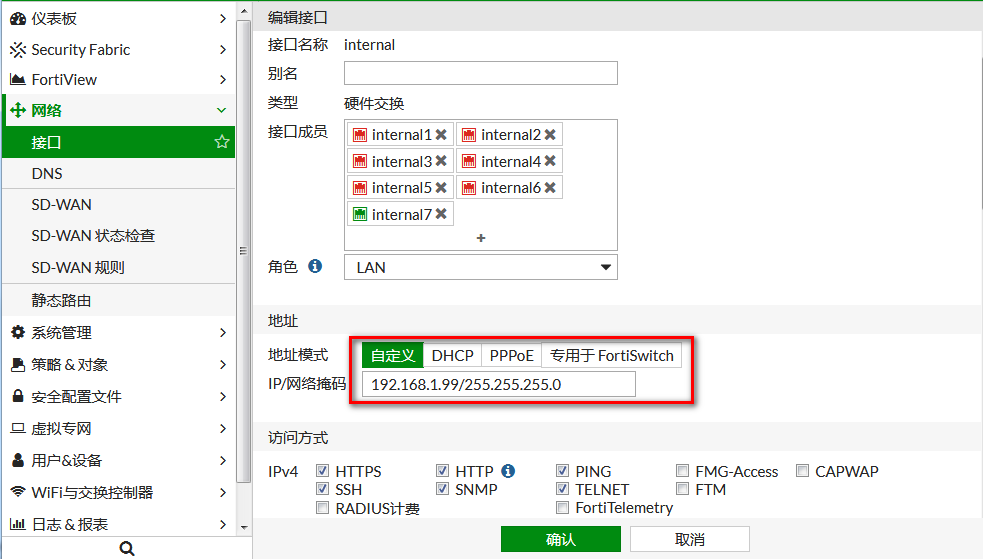

      编辑internal，该接口的默认地址为192.168.1.99/24，根据实际情况更改即可。

      可选择性地开启接口的管理功能。建议内部开启https ,ssh, ping服务。

       注意：建议在不需要的情况下关闭接口配置下的“设备探测”（Device detection）功能，该功能用于MAC地址厂商设备信息识别及MAC地址过滤，会消耗较多的设备资源。

2、配置静态路由表

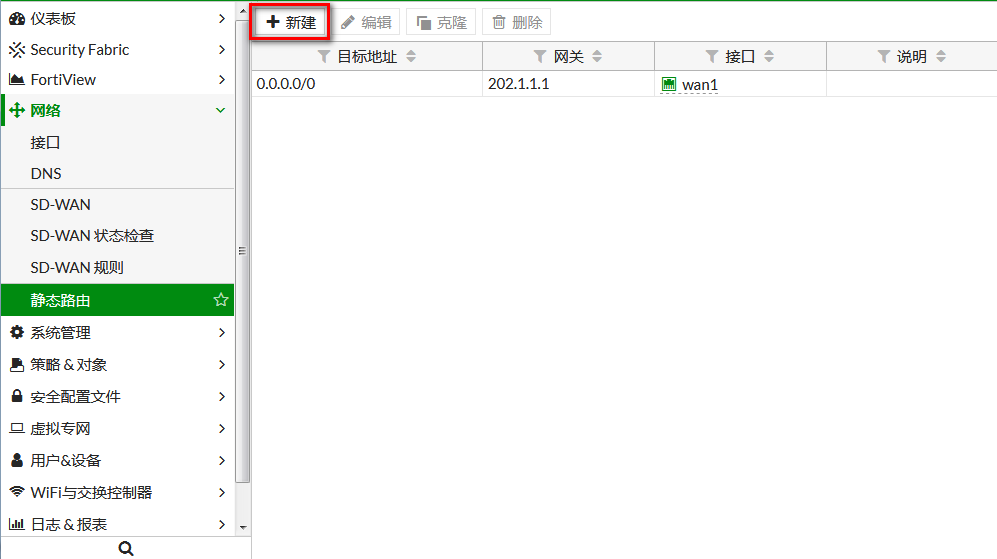

     菜单： 网络--静态路由，点击 "新建"

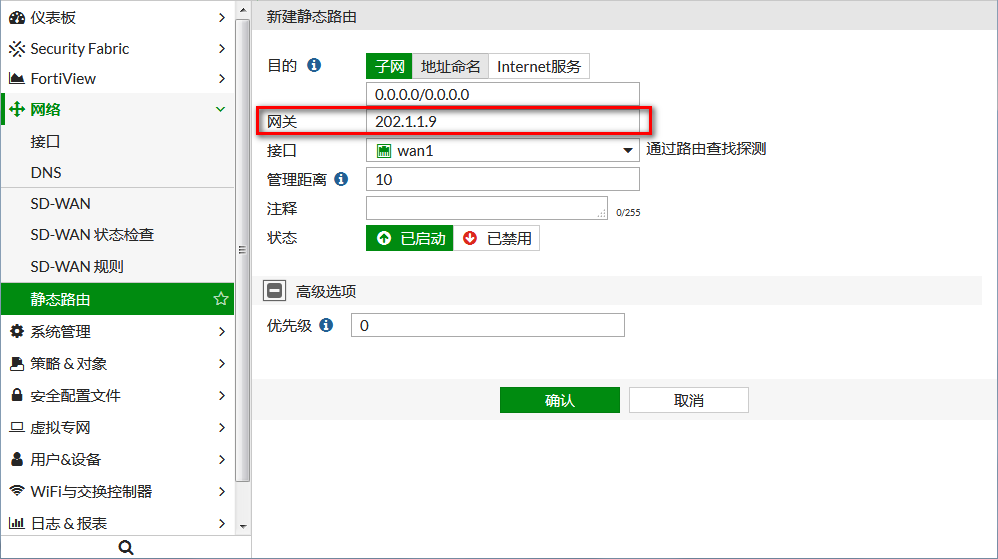

     按如下方式创建路由表：

     目的的IP/子网掩码：   由于是默认网关，使用默认的0.0.0.0/0.0.0.0即可。

     接口： 该路由所关联的接口，wan1口，必须正确填写，否则该路由无法工作。

     网关： 下一跳ip地址， 即wan1口对端运营商设备接口的ip地址。

     管理距离：默认10

     高级选项--优先级：默认0。

3、配置地址资源

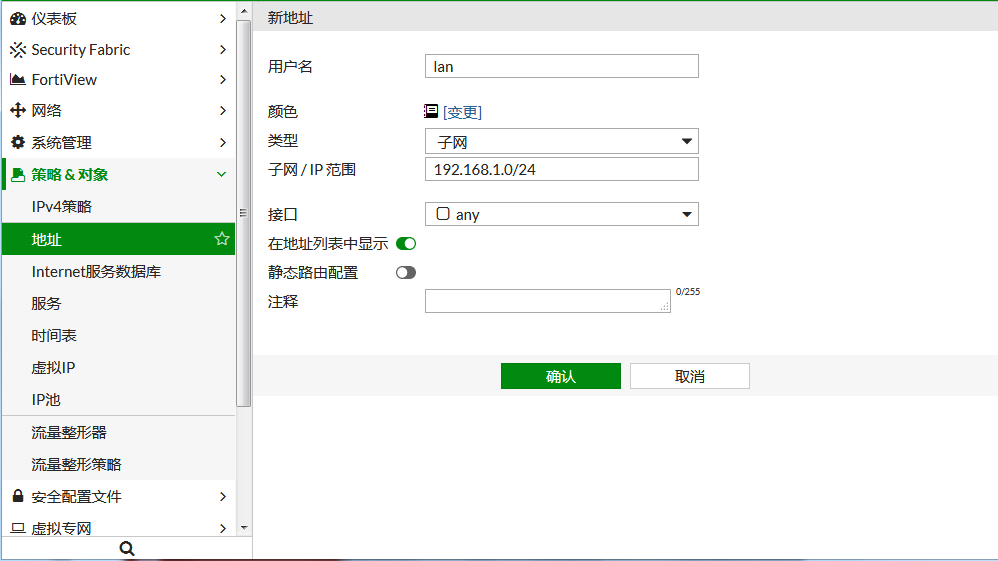

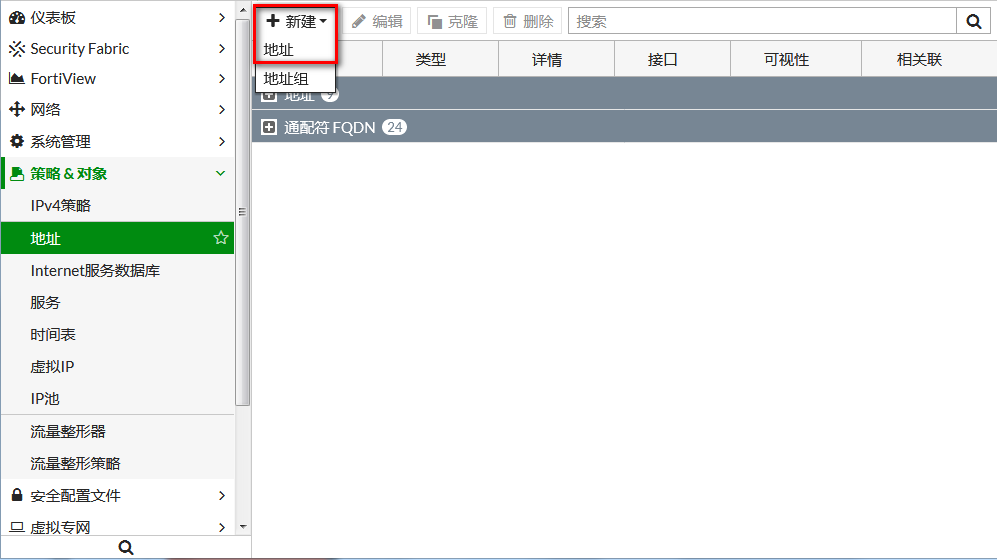

     菜单： 策略与对象--地址，点击"新建"--"地址"

      名称配置为"lan"，地址节点选择子网："192.168.1.0/24"，点击确认.

4、配置策略

     对于某些低端型号，如，系统会默认配置一条从inernal到wan1的NAT策略

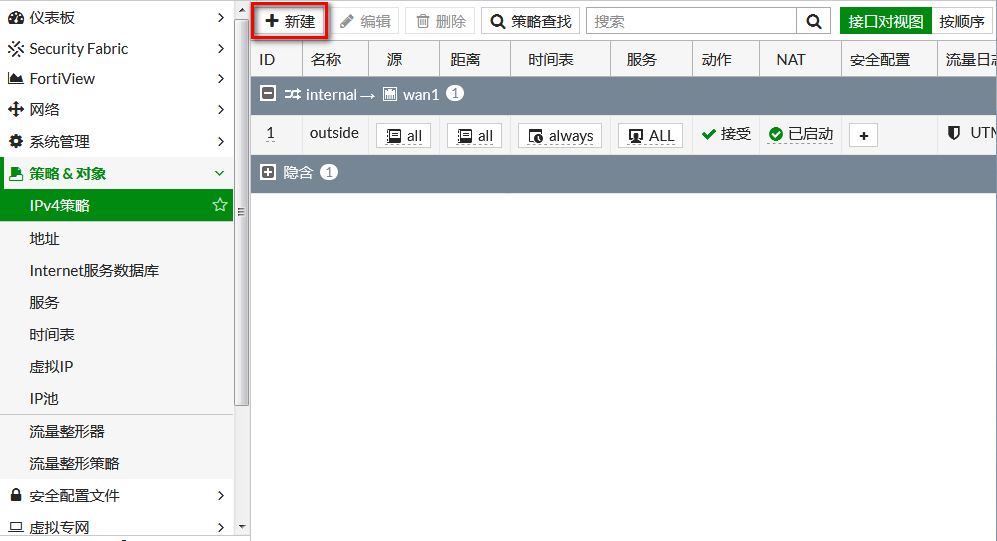

     菜单：策略与对象--IPv4策略， 点击 "新建"

     在新建窗口内，按如下的方式，添加一条策略：

      流入接口：internal

      源地址：选择刚才定义的地址资源"lan"上网网段

      流出接口：wan1

      目的地址选择: all，代表所有的地址

      时间表：always

      服务: ALL

      动作：ACCEPT

      NAT：  选择 "启用NAT"， 系统会自动将内网的lan地址段ip，转换为wan1接口地址，进行互联网访问。

      点击"确定"按钮后，系统自动保存配置，策略生效。

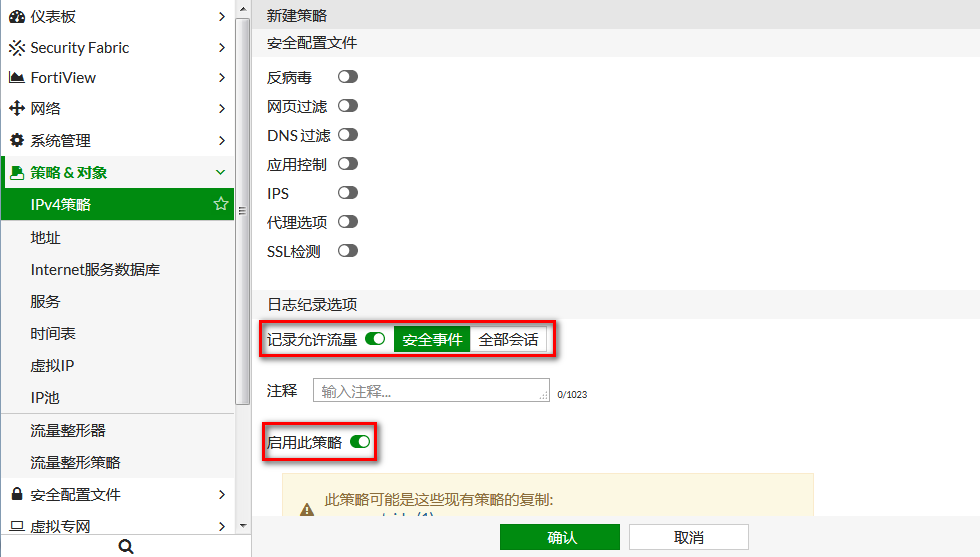

      注意： 启用"记录允许流量（记录流日志）"将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志。

五、验证效果

      将电脑IP地址设置为192.168.1.10/24,网关设置地为192.168.1.99，DNS配置为202.106.196.115/8.8.8.8（一般设置为当地的DNS即可）。电脑可正常上网。
