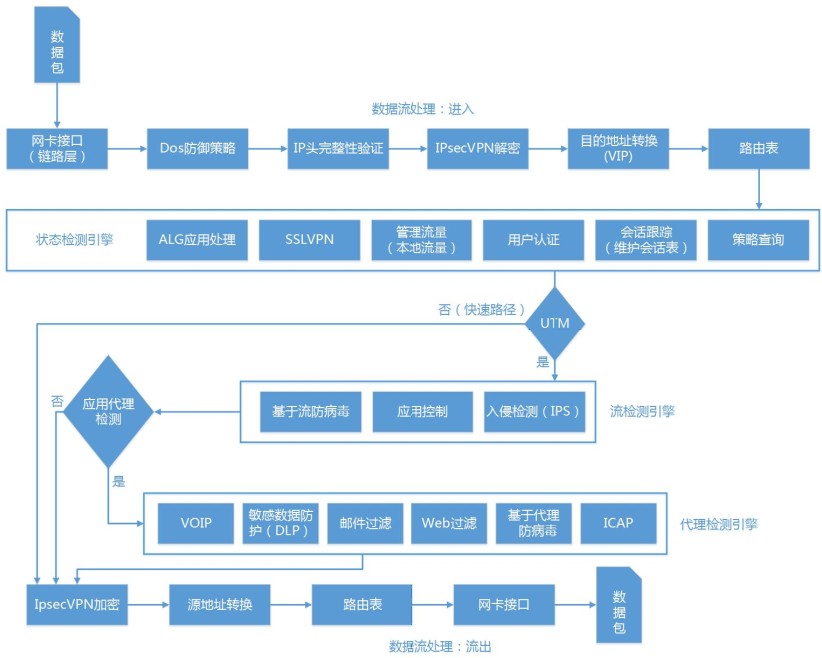

一、防火墙对数据包处理流程图

二、防火墙对数据包处理过程的各步骤如下：

1、Interface（网卡接口）

网卡接口驱动负责接数收据包，并转交给下一过程。

2、DoS Sensor（DoS防御，默认关闭）

负责过滤SYN flood、UDP flood、ICMP flood等DoS攻击，并可针对源、目的IP的并发连接数进行限制。

3、IP integrity header checking（IP头完整性校验）

检查数据包头完整性。

4、IPSec（IPSec VPN解密，默认关闭）

如果是防火墙本身的IPSec VPN隧道中的数据包，将对其进行解密。

5、DNAT（目标地址NAT）

检查数据包中的目标IP地址，如果在 VIP（目标地址NAT）表中，则将其替换为映射后IP地址（真实IP地址）和端口。

6、Routing（路由）

本步骤根据数据包的目标IP地址确定该数据包的流出接口。

7、Stateful Inspection Engine（状态检测引擎）

状态检测引擎包含几个组件：

a、Policy lookup（策略查找）

在会话建立阶段，判断是否允许数据通过并建立会话状态，并根据UTM功能的开关决定数据包是否需要进入流检测引擎（Flow-based inspection engine）和代理检测引擎（Proxy-based inspection engine）。

b、Session track（会话跟踪）

维护会话表，跟踪会话状态、NAT和其它相关功能。会话建立之后的后续数据包不再进行策略匹配，直接根据会话状态转发。

c、User authentication（用户认证，默认关闭）

对用户身份进行认证，根据用户名和用户所在组选择防火墙策略。

d、Management traffic（管理流量）

与防火墙自身相关的流量处理，如Web、SSH管理，Syslog、SNMP通信等。

e、SSL VPN流量（默认关闭）

将SSL VPN流量解密，送至SSL VPN虚拟接口（通常为ssl.root），然后查找策略。

f、Session helpers（即ALG）

对FTP、SIP、Oracle等特殊应用进行处理，如动态开启策略、NAT，自动修改payload等，保证其正常通信。

8、Flow-based inspection engine（流检测引擎，默认关闭）

如果在防火墙策略中启用了防病毒、IPS、应用控制等流检测UTM功能，则会话后续数据包交由流检测引擎处理。

9 、Proxy-based inspection engine（代理检测引擎，默认关闭）

如果在防火墙策略中启用了Web过滤、防病毒、反垃圾邮件、DLP等应用代理检测UTM功能，则会话后续数据包交由代理检测引擎处理。

10、IPSec（IPSec VPN加密，默认关闭）

如果会话匹配了IPSec VPN策略，此步骤将数据包加密封装

11、Source NAT（源地址NAT）

如果策略中启用了NAT，则将数据包的源IP地址和源端口替换为目标接口地址或IP池中的IP地址（通常为公网IP地址）。

12        、Routing（路由）

最后一个路由步骤，确定数据包的流出接口，由路由引擎转发数据包。

13        Egress（流出）

由流出接口网卡将数据包发出防火墙。
