一、组网需求

       外网接口使用专线，由运营商分配指定的静态地址，内网为192.168.1.0/24网段，实现基本上网功能。

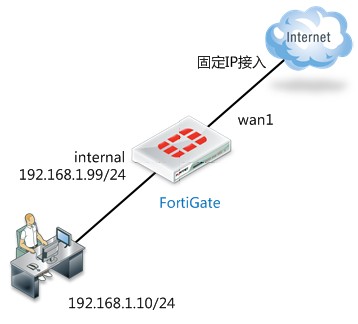

二、网络拓扑

         假设运营商分配的地址如下：

         网段：  202.1.1.8/29     分配ip地址：202.1.1.10，网关地址：202.1.1.9， DNS：202.106.196.115

三、配置要点

      1、配置接口

            wan1口:  ip地址配置为互联网运营商所提供的地址；

            internal口:  IP地址设置格式为：192.168.1.99/24，可选择性地开启接口的管理功能。

      2、配置静态路由表。

      3、配置地址对象"lan"，内容为192.168.1.0/24。

      4、配置从internal到wan1口的策略，并开启NAT。

四、操作步骤

      1、配置接口地址

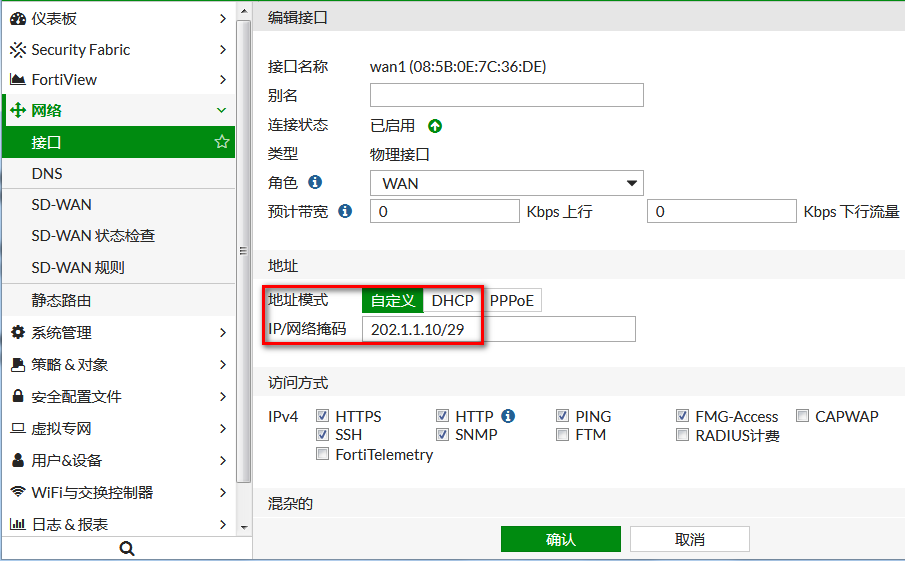

         进入：  网络--接口--编辑wan1

         对于 202.1.1.8/29 网段，202.1.1.8为网络地址和202.1.1.15广播地址均不可用， 202.1.1.9为运营商网关所用，202.1.1.9---202.1.1.14 为可用IP地址范围。

         所以配置给wan接口的地址我们选择为202.1.1.10.

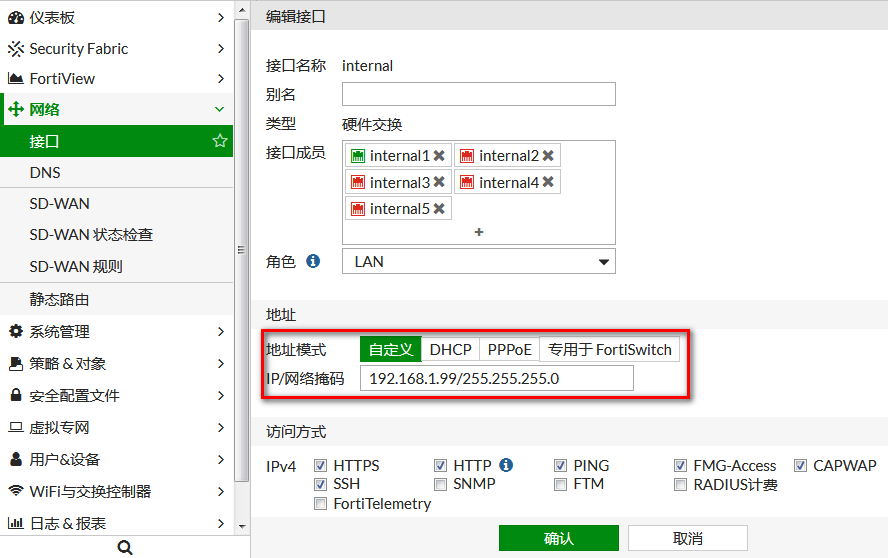

         编辑internal，该接口的默认地址为192.168.1.99/24，根据实际情况更改即可。

         可选择性地开启接口的管理功能。建议内部开启https ,ssh, ping服务。

      2、配置静态路由表

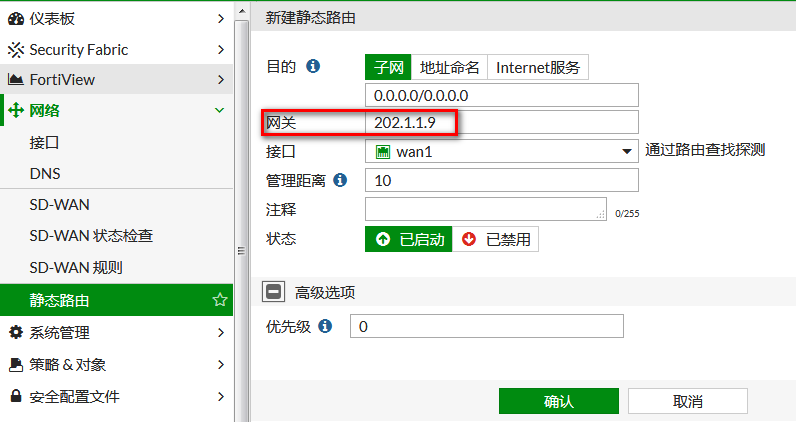

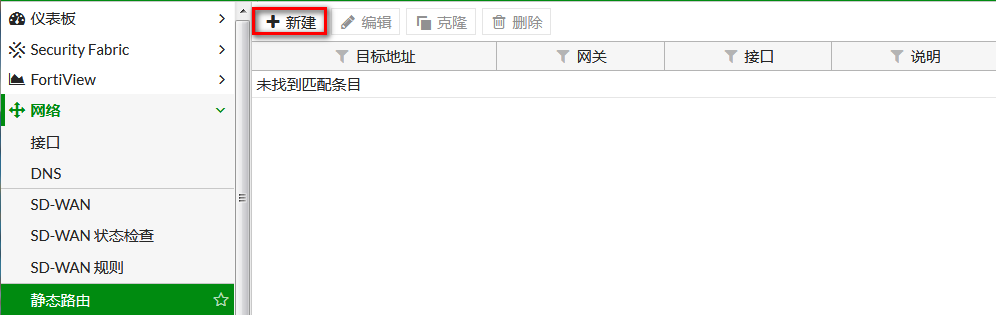

         菜单： 网络--静态路由，点击 "新建"

         按如下方式创建路由表：

           目的的IP/子网掩码：   由于是默认网关，使用默认的0.0.0.0/0.0.0.0即可。

           接口： 该路由所关联的接口，wan1口，必须正确填写，否则该路由无法工作。

           网关： 下一跳ip地址， 即wan1口对端运营商设备接口的ip地址。

           路径长度：默认10

           高级选项-优先级：默认0.

       3、配置地址资源

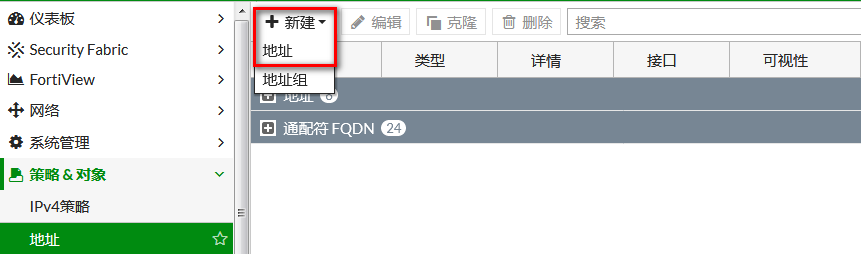

          菜单： 策略&对象--地址，点击"新建"

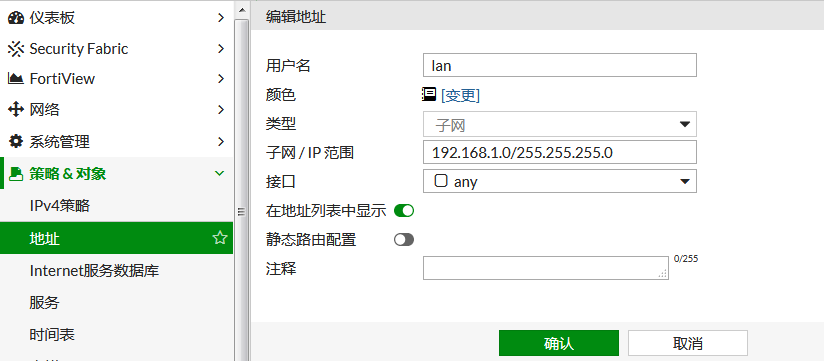

          名称配置为"lan"，地址节点选择子网："192.168.1.0/24"，点击确认.

       4、配置策略

          对于某些低端型号，如，系统会默认配置一条从internal（lan）到wan的NAT策略

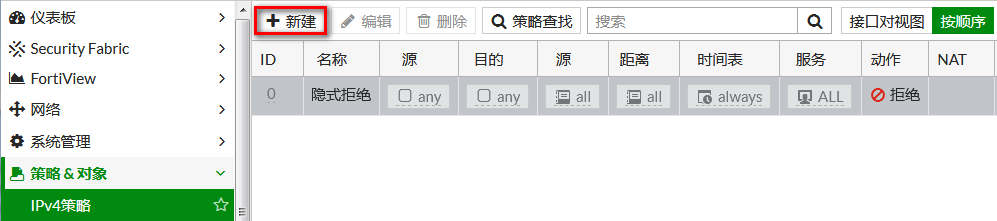

          菜单： 策略&对象--IPv4策略， 点击 "新建"

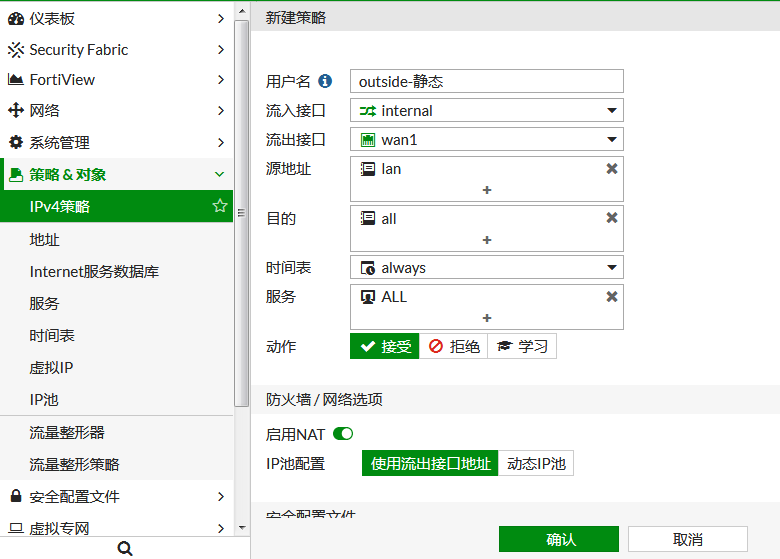

           在新建窗口内，按如下的方式，添加一条策略：

         流入接口：inernal（lan）

         源地址：选择刚才定义的地址资源"lan"上网网段

         流出接口：wan

        目的地址选择: all，代表所有的地址

        时间表：always

        服务: ALL

        动作：ACCEPT

        NAT：  选择 "启用NAT"， 系统会自动将内网的lan地址段ip，转换为wan1接口地址，进行互联网访问。

       点击"确定"按钮后，系统自动保存配置，策略生效。

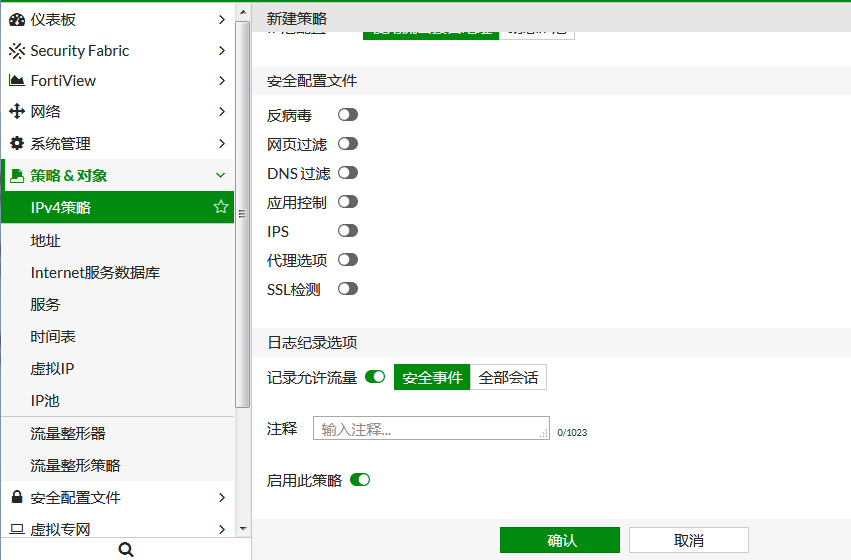

       注意： 启用"记录允许流量（记录流日志）"将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志。

五、验证效果

       将电脑IP地址设置为192.168.1.10/24,网关设置地为192.168.1.99，DNS配置为202.106.196.115/8.8.8.8（一般设置为当地的DNS即可）。

       电脑可正常上网。
